周辺機器

零相リアクトル

概要

【㈱プロテリアル製】

インバータの入力電源系統に回り込んだり、配線から出るノイズを低減します。
できるだけインバータに近づけて設置してください。
インバータの入力側及び出力側のどちらにも適用できます。

PAGE TOP

インバータとの組合せ

インバータの電線サイズ∗に合わせて選定してください。

∗
電流値に対する電線サイズは、規格によって変わります。
下表は、ND定格時の定格電流値で決まる電線サイズ(電気設備技術基準で推奨)を基に選定しています。
UL規格に基づく選定についてはご照会ください。

200 V級 三相入力シリーズ

V1000 零相リアクトル
モータ容量
kW		 推奨配線
サイズ
mm2		 形式 手配番号 個数 接続図 外形図
0.1 2 F6045GB 100-250-745 1 接続図a 外形図1
0.2 2 F6045GB 100-250-745 1
0.4 2 F6045GB 100-250-745 1
0.75 2 F6045GB 100-250-745 1
1.5 2 F6045GB 100-250-745 1
2.2 2 F6045GB 100-250-745 1
3.7 3.5 F6045GB 100-250-745 1
5.5 5.5 F6045GB 100-250-745 1
7.5 8 F11080GB 100-250-743 1 外形図2
11 14 F6045GB 100-250-745 4 接続図b 外形図1
15 22 F6045GB 100-250-745 4
18.5 30 F6045GB 100-250-745 4

200 V級 単相入力シリーズ

V1000 零相リアクトル
モータ容量
kW		 推奨配線
サイズ
mm2		 形式 手配番号 個数 接続図 外形図
0.1 2 F6045GB 100-250-745 1 接続図a 外形図1
0.2 2 F6045GB 100-250-745 1
0.4 2 F6045GB 100-250-745 1
0.75 2 F6045GB 100-250-745 1
1.5 2 F6045GB 100-250-745 1
2.2 3.5 F6045GB 100-250-745 1
3.7 8 F11080GB 100-250-743 1 外形図2

400 V級 三相入力シリーズ

V1000 零相リアクトル
モータ容量
kW		 推奨配線
サイズ
mm2		 形式 手配番号 個数 接続図 外形図
0.2 2 F6045GB 100-250-745 1 接続図a 外形図1
0.4 2 F6045GB 100-250-745 1
0.75 2 F6045GB 100-250-745 1
1.5 2 F6045GB 100-250-745 1
2.2 2 F6045GB 100-250-745 1
3.0 2 F6045GB 100-250-745 1
3.7 2 F6045GB 100-250-745 1
5.5 2 F6045GB 100-250-745 1
7.5 5.5 F6045GB 100-250-745 1
11 5.5 F6045GB 100-250-745 1
15 14 F6045GB 100-250-745 4 接続図b
18.5 14 F6045GB 100-250-745 4

PAGE TOP

接続図

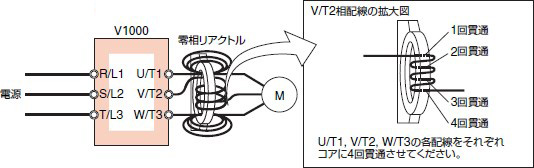

接続図a

接続図a

接続図b

接続図b

U/T1、 V/T2、 W/T3の配線3本すべてを巻き付けずに直列(シリーズ)に
4コアすべてに貫通させて使用してください。

PAGE TOP

外形寸法 mm

外形図1

形式 F6045GB

外形図1

概算質量 : 195 g

外形図2

形式 F11080GB

外形図2

概算質量 : 620 g
