V1000

製品に関するお問い合わせTEL 0120-502-495　(9:00〜12:00 13:00〜17:00)

周辺機器

入力側ノイズフィルタ

概要

ノイズフィルタ

インバータの入力電源系統に回り込んだり、配線から出るノイズを低減します。
できるだけインバータに近づけて設置してください。

(注) CEマーキング(EMC指令)対応品については取扱説明書を
ご参照ください。

PAGE TOP

インバータとの組合せ

モータ容量に合わせて選定してください。

200 V級 三相入力シリーズ

モ
|
タ
容
量
kW 		簡易形ノイズフィルタ
(ケースなし)		 簡易形ノイズフィルタ
(ケース付き)		 シャフナーEMC(株)製
ノイズフィルタ
外形図 外形図 外形図
形式 手配番号 個数 定格電流
A		 形式 手配番号 個数 定格電流
A		 形式 手配番号 個数 定格電流
A
0.1 LNFD-2103DY 100-250-524 1 10 LNFD-2103HY 100-250-525 1 10 － － － －
0.2 LNFD-2103DY 100-250-524 1 10 LNFD-2103HY 100-250-525 1 10 － － － －
0.4 LNFD-2103DY 100-250-524 1 10 LNFD-2103HY 100-250-525 1 10 － － － －
0.75 LNFD-2103DY 100-250-524 1 10 LNFD-2103HY 100-250-525 1 10 － － － －
1.5 LNFD-2103DY 100-250-524 1 10 LNFD-2103HY 100-250-525 1 10 － － － －
2.2 LNFD-2153DY 100-250-526 1 15 LNFD-2153HY 100-250-527 1 15 － － － －
3.7 LNFD-2303DY 100-250-530 1 30 LNFD-2303HY 100-250-531 1 30 － － － －
5.5 LNFD-2203DY 100-250-528 2 40 LNFD-2203HY 100-250-529 2 40 FN258L-42-07 100-250-467 1 42
7.5 LNFD-2303DY 100-250-530 2 60 LNFD-2303HY 100-250-531 2 60 FN258L-55-07 100-250-468 1 55
11 LNFD-2303DY 100-250-530 3 90 LNFD-2303HY 100-250-531 3 90 FN258L-75-34 100-250-470 1 75
15 LNFD-2303DY 100-250-530 3 90 LNFD-2303HY 100-250-531 3 90 FN258L-100-35 100-250-462 1 100
18.5 LNFD-2303DY 100-250-530 4 120 LNFD-2303HY 100-250-531 4 120 FN258L-100-35 100-250-462 1 100

200 V級 単相入力シリーズ

モ
|
タ
容
量
kW 		簡易形ノイズフィルタ
(ケースなし)		 簡易形ノイズフィルタ
(ケース付き)
外形図 外形図
形式 手配番号 個数 定格電流
A		 形式 手配番号 個数 定格電流
A
0.1 LNFB-2102DY 100-250-516 1 10 LNFB-2102HY 100-250-517 1 10
0.2 LNFB-2102DY 100-250-516 1 10 LNFB-2102HY 100-250-517 1 10
0.4 LNFB-2152DY 100-250-518 1 15 LNFB-2152HY 100-250-519 1 15
0.75 LNFB-2202DY 100-250-520 1 20 LNFB-2202HY 100-250-521 1 20
1.5 LNFB-2302DY 100-250-522 1 30 LNFB-2302HY 100-250-523 1 30
2.2 LNFB-2202DY 100-250-520 2 40 LNFB-2202HY 100-250-521 2 40
3.7 LNFB-2302DY 100-250-522 2 60 LNFB-2302HY 100-250-523 2 60

400 V級 三相入力シリーズ

モ
|
タ
容
量
kW 		簡易形ノイズフィルタ
(ケースなし)		 簡易形ノイズフィルタ
(ケース付き)		 シャフナーEMC(株)製
ノイズフィルタ
外形図 外形図 外形図
形式 手配番号 個数 定格電流
A		 形式 手配番号 個数 定格電流
A		 形式 手配番号 個数 定格電流
A
0.2 LNFD-4053DY 100-250-532 1 5 LNFD-4053HY 100-250-533 1 5 － － － －
0.4 LNFD-4053DY 100-250-532 1 5 LNFD-4053HY 100-250-533 1 5 － － － －
0.75 LNFD-4053DY 100-250-532 1 5 LNFD-4053HY 100-250-533 1 5 － － － －
1.5 LNFD-4103DY 100-250-534 1 10 LNFD-4103HY 100-250-535 1 10 － － － －
2.2 LNFD-4103DY 100-250-534 1 10 LNFD-4103HY 100-250-535 1 10 － － － －
3.7 LNFD-4153DY 100-250-536 1 15 LNFD-4153HY 100-250-537 1 15 － － － －
5.5 LNFD-4203DY 100-250-538 1 20 LNFD-4203HY 100-250-539 1 20 － － － －
7.5 LNFD-4303DY 100-250-540 1 30 LNFD-4303HY 100-250-541 1 30 － － － －
11 LNFD-4203DY 100-250-538 2 40 LNFD-4203HY 100-250-539 2 40 FN258L-42-07 100-250-467 1 42
15 LNFD-4303DY 100-250-540 2 60 LNFD-4303HY 100-250-541 2 60 FN258L-55-07 100-250-468 1 55
18.5 LNFD-4303DY 100-250-540 2 60 LNFD-4303HY 100-250-541 2 60 FN258L-55-07 100-250-468 1 55

PAGE TOP

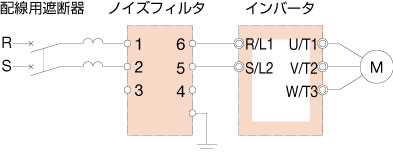

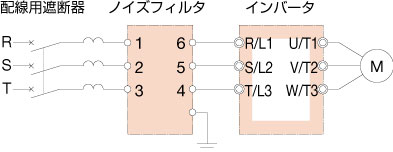

接続図

入力側ノイズフィルタはインバータ出力側(U、V、W) に接続しないでください。
2個以上使用する場合は並列に接続してください。またシャフナーEMC(株) 製ノイズフィルタは全容量とも1個で対応可能ですので並列接続の必要はありません。

接続図
接続図

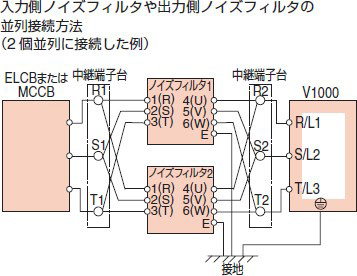

入力側ノイズフィルタや出力側ノイズフィルタの並列接続方法(2 個並列に接続した例)

接続図
(注)
ノイズフィルタを並列接続する場合は、電流がバランスするように途中に中継端子台を設けて配線長を同一にしてください。
フィルタやインバータの接地線は極力太く、短くしてください。

PAGE TOP

外形寸法 mm

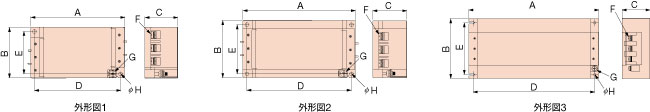

簡易形ノイズフィルタ(ケースなし)

接続図
形式 手配番号 外形図 外形寸法 mm 端子台 取付ねじ 概算質量
kg
W D H A A' B X Y
LNFD-2103DY 100-250-524 2 120 80 55 108 － 68 9 11 M4×4、20mm 0.2
LNFD-2153DY 100-250-526 2 120 80 55 108 － 68 M4×4、20mm 0.2
LNFD-2203DY 100-250-528 2 170 90 70 158 － 78 M4×4、20mm 0.4
LNFD-2303DY 100-250-530 3 170 110 70 － 79 98 10 13 M4×6、20mm 0.5
LNFB-2102DY 100-250-516 1 120 80 50 108 － 68 9 11 M4×4、20mm 0.1
LNFB-2152DY 100-250-518 1 120 80 50 108 － 68 M4×4、20mm 0.2
LNFB-2202DY 100-250-520 1 120 80 50 108 － 68 M4×4、20mm 0.2
LNFB-2302DY 100-250-522 1 130 90 65 118 － 78 10 13 M4×4、20mm 0.3
LNFD-4053DY 100-250-532 3 170 130 75 － 79 118 9 11 M4×6、30mm 0.3
LNFD-4103DY 100-250-534 3 170 130 95 － 79 118 M4×6、30mm 0.4
LNFD-4153DY 100-250-536 3 170 130 95 － 79 118 M4×6、30mm 0.4
LNFD-4203DY 100-250-538 3 200 145 100 － 94 133 M4×4、30mm 0.5
LNFD-4303DY 100-250-540 3 200 145 100 － 94 133 10 13 M4×4、30mm 0.6

簡易形ノイズフィルタ(ケース付き)

接続図
形式 手配番号 外形寸法 mm 端子台 取付ねじ 概算質量
kg
W D H A B C X Y
LNFD-2103HY 100-250-525 185 95 85 155 65 33 9 11 M4×4、10mm 0.9
LNFD-2153HY 100-250-527 185 95 85 155 65 33 M4×4、10mm 0.9
LNFD-2203HY 100-250-529 240 125 100 210 95 33 M4×4、10mm 1.5
LNFD-2303HY 100-250-531 240 125 100 210 95 33 10 13 M4×4、10mm 1.6
LNFB-2102HY 100-250-517 185 95 85 155 65 33 9 11 M4×4、10mm 0.8
LNFB-2152HY 100-250-519 185 95 85 155 65 33 M4×4、10mm 0.8
LNFB-2202HY 100-250-521 185 95 85 155 65 33 M4×4、10mm 0.9
LNFB-2302HY 100-250-523 200 105 95 170 75 33 10 13 M4×4、10mm 1.1
LNFD-4053HY 100-250-533 235 140 120 205 110 43 9 11 M4×4、10mm 1.6
LNFD-4103HY 100-250-535 235 140 120 205 110 43 M4×4、10mm 1.7
LNFD-4153HY 100-250-537 235 140 120 205 110 43 M4×4、10mm 1.7
LNFD-4203HY 100-250-539 270 155 125 240 125 43 M4×4、10mm 2.2
LNFD-4303HY 100-250-541 270 155 125 240 125 43 10 13 M4×4、10mm 2.2

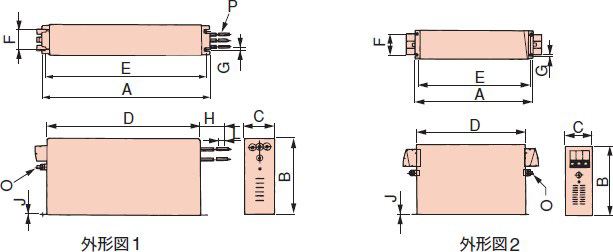

シャフナーEMC(株)製ノイズフィルタ

接続図
(注)
CEマーキング(EMC指令) 対応品については、別途ご照会ください。
形式 外形図 外形寸法 mm 電線
サイズ		 概算質量
kg
A B C D E F G H J L O P
FN258L-42-07 1 329 185±1 70 300 314 45 6.5 500 1.5 12 M6 AWG8 2.8
FN258L-55-07 1 329 185±1 80 300 314 55 6.5 500 1.5 12 M6 AWG6 3.1
FN258L-75-34 2 329 220 80 300 314 55 6.5 － 1.5 － M6 － 4.0
FN258L-100-35 2 379±1.5 220 90±0.8 350±1.2 364 65 6.5 － 1.5 － M10 － 5.5
