周辺機器

出力側ノイズフィルタ

概要

【NECトーキン（株）製】

インバータ出力側配線から出るノイズを低減します。
できるだけインバータに近づけて設置してください。

PAGE TOP

インバータとの組合せ

モータ容量に合わせて選定してください。

200 V級

モータ容量
kW		 形式 手配番号 個数∗1 定格電流
A		 端子台 概算質量∗2
kg
形式 ねじサイズ
0.4 LF-310KA 100-261-505 1 10 OTB-203 M4 0.5
0.75
1.5
2.2 LF-320KA 100-261-506 1 20 OTB-203 M4 0.6
3.7
5.5 LF-350KA 100-261-510 1 50 CTKC-65S M6 2.0
7.5
11 2 100
15
18.5
22 LF-350KA∗3 100-261-510 3 150 CTKC-65S M6 2.0
LF-3110KB∗3 100-261-513 1 110 CTKC-100 M8 19.5
30 LF-350KA∗3 100-261-510 3 150 CTKC-65S M6 2.0
LF-375KB∗3 100-261-512 2 150 CTKC-65S M6 12.0
37 LF-3110KB 100-261-513 2 220 CTKC-100 M8 19.5
45
55
75 LF-3110KB 100-261-513 3 330 CTKC-100 M8 19.5
90 4 440
110 5 550
∗1
ノイズフィルタが2個以上の場合は、並列接続となります。
∗2
1個分の質量です。
∗3
モータ容量22 kW、30 kWの機種は、どちらか一方のノイズフィルタをご使用ください。

400 V級

モータ容量
kW		 形式 手配番号 個数∗1 定格電流
A		 端子台 概算質量∗2
kg
形式 ねじサイズ
0.4 LF-310KB 100-261-507 1 10 OTB-203 M4 0.5
0.75
1.5
2.2
3.7
5.5 LF-320KB 100-261-508 1 20 OTB-203 M4 0.6
7.5
11 LF-335KB 100-261-509 35 0.8
15
18.5 LF-345KB 100-261-511 1 45 CTKC-65S M6 2.0
22 LF-375KB 100-261-512 1 75 CTKC-65S M6 12.0
30
37 LF-3110KB 100-261-513 1 110 CTKC-100 M8 19.5
45
55 LF-375KB 100-261-512 2 150 CTKC-65S M6 12.0
75 LF-3110KB 100-261-513 2 220 CTKC-100 M8 19.5
90
110 3 330
132
160 4 440
185
220 5 550
250 6 660
315 7 770
355 8 880
450 9 990
500 10 1100
560 11 1210
630 12 1320
∗1
ノイズフィルタが2個以上の場合は、並列接続となります。
∗2
1個分の質量です。

PAGE TOP

接続図

PAGE TOP

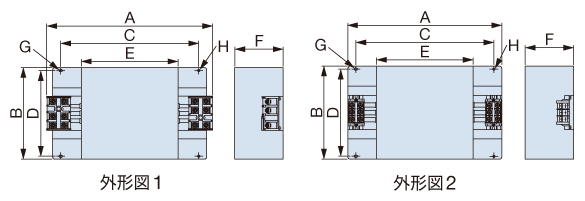

外形寸法 mm

外形図
形式 手配番号 外形図 外形寸法 ｍｍ
A B C D E F G H
LF-310KA 100-261-505 1 150 100 100 90 70 45 7×φ4.5 φ4.5
LF-320KA 100-261-506 1 150 100 100 90 70 45 7×φ4.5 φ4.5
LF-350KA 100-261-510 2 260 180 180 160 120 65 7×φ4.5 φ4.5
LF-310KB 100-261-507 1 150 100 100 90 70 45 7×φ4.5 φ4.5
LF-320KB 100-261-508 1 150 100 100 90 70 45 7×φ4.5 φ4.5
LF-335KB 100-261-509 1
LF-345KB 100-261-511 2 260 180 180 160 120 65 7×φ4.5 φ4.5
LF-375KB 100-261-512 2 540 320 480 300 340 240 9×φ6.5 φ6.5
LF-3110KB 100-261-513 2 540 340 480 300 340 240 9×φ6.5 φ6.5
