A1000

製品に関するお問い合わせ 0120-502-495　(9:00〜12:00 13:00〜17:00)

メールによるお問い合わせ

特長

群を抜くモータドライブ性能
環境性能
クラス最強のパフォーマンス

最先端のモータドライブ技術
エンコーダレス位置決め制御
革新的トルク特性
多彩なオートチューニング機能を搭載
滑らかな運転
用途に応じた瞬時停電対策

(注): 特長内の最大適用モータ容量 (kW)は、重負荷 (HD)定格での容量を示しています。

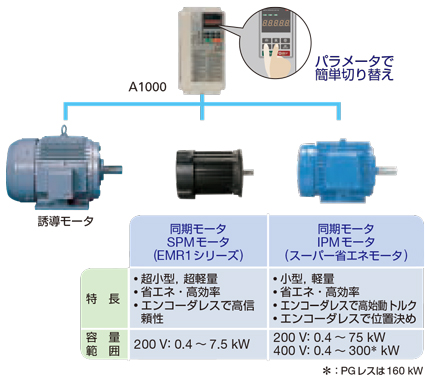

最先端のモータドライブ技術

あらゆるモータの制御を実現します。
誘導モータはもちろん、同期モータ (IPMモータ/SPMモータ)も高性能な電流ベクトル制御が可能です。
誘導モータ、同期モータ用のインバータ在庫を共通化できます。
誘導モータ、同期モータの切り替えがパラメータ設定で可能です。

エンコーダレス位置決め制御

位置制御に必要なエンコーダ (PG)がIPMモータ駆動時は、不要です。
同期モータ (IPMモータ) の回転子が持つ電気的突極性を利用してエンコーダレスでも速度、方向、回転角度を検出できます。
上位コントローラなしでもエンコーダレス位置決め制御が可能
ビジュアルプログラミング機能DriveWorksEZでプログラムを作成することによってエンコーダレス位置制御を実現します。

革新的トルク特性

エンコーダレスでもゼロ速高トルク
今まで難しかったエンコーダ^∗レス同期モータ駆動での高始動トルクを実現しました。更に、IPMモータでゼロ速高始動トルクを出力できます。

∗ :
パルスゼネレータ (PG)、ポールセンサを示します。

∗1 :

記載の数値及びグラフで示すトルクを出力するには，インバータ及びモータの容量アップが必要です。

∗2 :

（株）安川電機製スーパー省エネモータ (標準仕様のSSR1シリーズ· SST4シリーズ)以外のPMモータを駆動する場合は、ご照会ください。

トルク特性
[PM用PGなしアドバンストベクトル制御]

速度制御範囲の比較
[PM用PGなしアドバンストベクトル制御]
誘導モータも高性能電流ベクトル制御により、高始動トルクを実現できます。

多彩なオートチューニング機能を搭載

誘導モータはもちろん、同期モータでも簡単にドライブ性能を引き出せるオートチューニングを搭載しています。
お客様の機械を含めたチューニングが可能です。
オートチューニングの種類

(注)
機械チューニングについては、450 kW以下のエンコーダ (PG)付き電動機のみ対応です。
新方式のオンラインチューニング搭載
運転中も常にモータ特性の変化を検出し、高精度な速度制御が可能です。

滑らかな運転

トルクリプルを従来製品より低減したことで、更に滑らかな運転を実現します。
トルクリプル比較 (PG付きベクトル制御ゼロ速運転時)

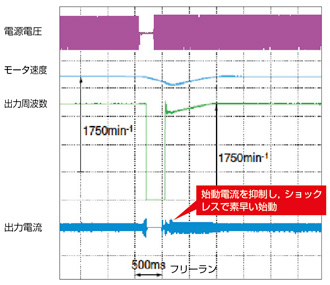

用途に応じた瞬時停電対策

2種類の瞬時停電補償機能が選択できます。
誘導モータはもちろん同期モータのエンコーダレス制御にも対応が可能です。
速度サーチ機能

フリーラン状態の回転数をサーチして楽々再始動できます。
最適用途 : ファンやブロワ駆動などの回転体をもつ流体機械

KEB (Kinetic Energy Back-up)機能

フリーラン状態にならず、運転継続します。
最適用途 : フィルム製造ラインなどの瞬時停電対策

(注)
停電検出装置などが必要です。負荷条件によっては、インバータがトリップし、モータがフリーラン状態になることがあります。
2秒間^∗の瞬時停電補償が可能です。
- 半導体製造設備規格への対応が容易です。
- UPS (無停電電源装置)などの特別な装置の削減が可能です。
- 瞬時停電時の電圧低下を検出して出力します。
∗ :
容量によっては瞬時停電補償ユニット (オプション)が必要です。
