周辺機器

コンプリメンタリタイプPGインタフェースPG-B3

概要

PG付きベクトル、PG付きV/f制御で使用します。

· コンプリメンタリ出力PG対応形
· A、B、Z相パルス(3相パルス)入力
· 最高入力周波数 : 50 kHz
· パルスモニタ出力 : オープンコレクタ出力(24 V、30 mA Max.)
· PG用電源出力 : 12 V、最大電流200 mA
(注)PM用PG付きベクトル制御には対応していません。

PAGE TOP

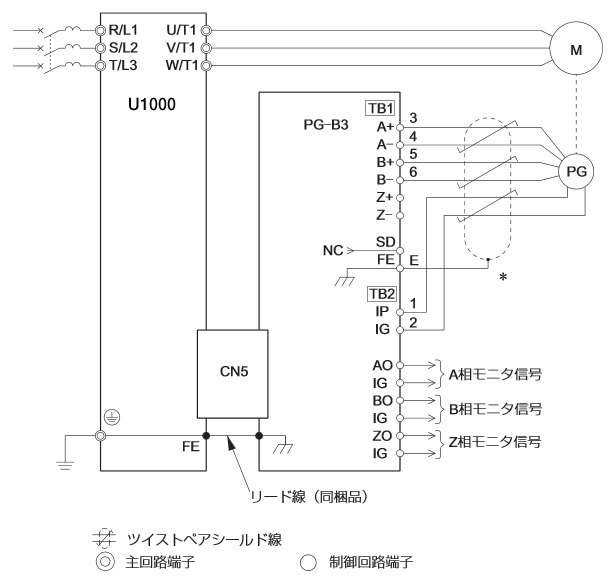

接続図

シールド被覆は、2点接地(U1000側及びPG側で接地)にしてください。ただし、PG信号がノイズの影響を受ける場合は、シールド被覆を1点接地、または接地なしに変更してください。
