エンコーダインタフェース(EnDat、HIPERFACE用)PG-F3

概要

HEIDENHAIN社 EnDat2.1/01、EnDat2.2/01、EnDat2.2/22、
SICK STEGMANN社 HIPERFACE対応形

最高入力周波数  :  20 kHz
ケーブル長さ  :  最大20 m(エンコーダ)
 :  最大30 m(パルスモニタ)
パルスモニタ  :  RS-422レベル相当
[エンコーダ用電圧出力  :  5 V最大電流330 mAまたは8 V最大電流150 mA]

エンコーダケーブルは、下記製品をご使用ください。

EnDat2.1/01、EnDat2.2/01  :  HEIDENHAIN社製17ピンケーブル
EnDat2.2/22  :  HEIDENHAIN社製8ピンケーブル
HIPERFACE  :  SICK STEGMANN社製8ピンケーブル

PAGE TOP

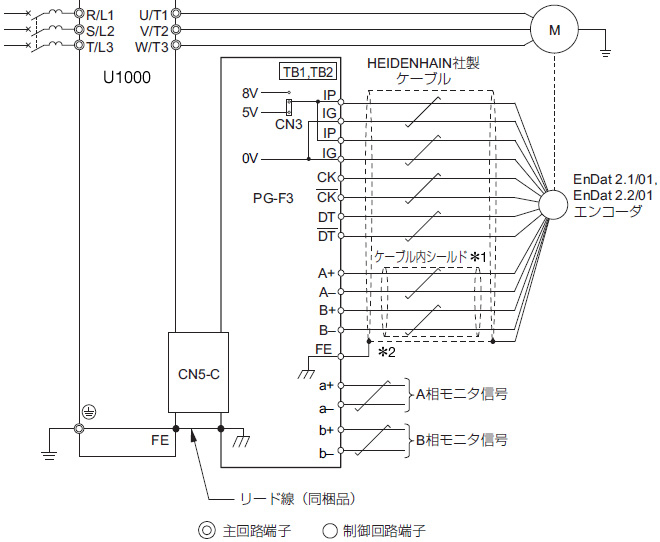

接続図

∗1
ケーブル内シールドは、接続しない、あるいは端子IG と接続してください。
∗2
シールド被覆は、2 点接地(U1000側及びエンコーダ側で接地)にしてください。
ただし、エンコーダ信号がノイズの影響を受ける場合は、シールド被覆を1 点接地、または接地なしに変更してください。
