周辺機器

零相リアクトル

概要

【㈱プロテリアル製】

インバータの入力電源系統に回り込んだり、配線から出るノイズを低減します。
できるだけインバータに近づけて設置してください。
インバータの入力側および出力側のどちらにも使用できます。

PAGE TOP

インバータとの組合せ

インバータの電線サイズに合わせて選定してください。

電流値に対する電線サイズは、規格によって変わります。
下表は、ND定格時の定格電流値で決まる電線サイズ(電気設備技術基準で推奨)を基に選定しています。
UL規格に基づく選定についてはご照会ください。

200 V級 三相シリーズ

J1000 零 相 リ ア ク ト ル
モータ容量
kW
推奨配線サイズ
mm2
形式 手配番号 個数 外形図
0.1 2 F6045GB 100-250-745 1 外形図
0.2 2
0.4 2
0.75 2
1.5 2
2.2 2
3.7 3.5
5.5 5.5

200 V級 単相シリーズ

J1000 零 相 リ ア ク ト ル
モータ容量
kW
推奨配線サイズ
mm2
形式 手配番号 個数 外形図
0.1 2 F6045GB 100-250-745 1 外形図
0.2 2
0.4 2
0.75 2
1.5 2
2.2 3.5

400 V級 三相シリーズ

J1000 零 相 リ ア ク ト ル
モータ容量
kW
推奨配線サイズ
mm2
形式 手配番号 個数 外形図
0.2 2 F6045GB 100-250-745 1 外形図
0.4 2
0.75 2
1.5 2
2.2 2
3.0 2
3.7 2
5.5 2

PAGE TOP

接続図

インバータの入力側および出力側のどちらにも使用できます。

PAGE TOP

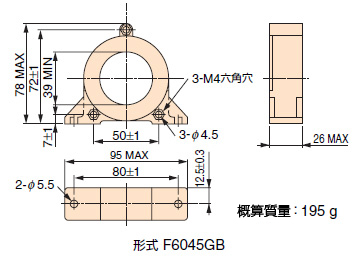

外形寸法 mm
