DCリアクトル

概要

  • 電源容量が大きい場合のインバータを保護します。
    電源容量が600 kVAを超える場合には必ず使用してください。
  • 高調波電流を抑制します。
  • 電源総合力率を改善します。
(注)
電源容量が600 kVAを超える場合には必ず設置してください。0.2 kW以下はACリアクトルをご使用ください。

PAGE TOP

インバータとの組合せ

モータ容量に合わせて選定してください。

接続リードタイプ

200 V級 三相入力シリーズ

モータ
容量
kW		 電流値
A		 インダクタンス
mH		 手配番号 外形図 概算
質量
kg		 損失
W		 電線*
サイズ
mm2
0.4 5.4 8 100-250-672 外形図1 0.8 8 2
0.75 5.4 8 100-250-672 外形図1 0.8 8 2
1.5 18 3 100-250-660 外形図2 2 18 5.5
2.2 18 3 100-250-660 外形図2 2 18 5.5
3.7 18 3 100-250-660 外形図2 2 18 5.5
5.5 36 1 100-250-668 外形図2 3.2 22 8
∗
電線種類75 ℃ IV線、周囲温度45 ℃、3本以内束線
(注)1.
200 V級単相入力シリーズについては技術資料を準備しています。
当社代理店または営業担当にお問い合わせください。
　　2.
モータ容量0.2 kW以下についてはACリアクトルをご使用ください。

400 V級 三相入力シリーズ

モータ
容量
kW		 電流値
A		 インダクタンス
mH		 手配番号 外形図 概算
質量
kg		 損失
W		 電線*
サイズ
mm2
0.4 3.2 28 100-250-664 外形図1 0.8 9 2
0.75 3.2 28 100-250-664 外形図1 0.8 9 2
1.5 5.7 11 100-250-674 外形図1 1 11 2
2.2 5.7 11 100-250-674 外形図1 1 11 2
3.7 12 6.3 100-250-658 外形図2 2 16 2
5.5 23 3.6 100-250-662 外形図2 3.2 27 5.5
∗
電線種類75 ℃ IV線、周囲温度45 ℃、3本以内束線

端子台タイプ

200 V級

モータ容量
kW		 電流値
A		 インダクタンス
mH		 手配番号 外形図 概算
質量
kg		 損失
W
0.4 5.4 8 100-250-673 外形図1 0.8 8
0.75
1.5 18 3 100-250-661 外形図2 2 18
2.2
3.7
5.5 36 1 100-250-669 3.2 22

400 V級

モータ容量
kW		 電流値
A		 インダクタンス
mH		 手配番号 外形図 概算
質量
kg		 損失
W
0.4 3.2 28 100-250-665 外形図1 0.8 9
0.75
1.5 5.7 11 100-250-675 1 11
2.2
3.7 12 6.3 100-250-659 外形図2 2 16
5.5 23 3.6 100-250-663 3.2 27

PAGE TOP

接続図

(注)
＋1と＋2間に接続されている短絡片を取り外し、図のように接続してください。

PAGE TOP

外形寸法 mm

接続リードタイプ

外形図1

手配番号 外形寸法 mm
X Z B G φ1
100-250-672 85 53 74 32 M4
100-250-664 85 53 74 32 M4
100-250-674 90 60 80 32 M4

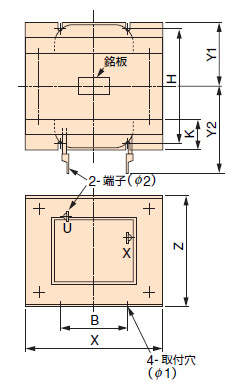

外形図2

手配番号 外形寸法 mm
X Y2 Y1 Z B H K φ1 φ2
100-250-660 86 80 36 76 60 55 18 M4 M5
100-250-668 105 90 46 93 64 80 26 M6 M6
100-250-658 86 80 36 76 60 55 18 M4 M5
100-250-662 105 90 46 93 64 80 26 M6 M5

端子台タイプ

外形図1

手配番号 外形寸法 mm
X Z B G φ1 φ2
100-250-673 85 81 74 32 M4 M4
100-250-665 85 81 74 32 M4 M4
100-250-675 90 88 80 32 M4 M4

外形図2

手配番号 外形寸法 mm
X Y2 Y1 Z B H K φ1 φ2
100-250-661 86 84 36 101 60 55 18 M4 M4
100-250-669 105 94 46 129 64 80 26 M6 M4
100-250-659 86 84 36 101 60 55 18 M4 M4
100-250-663 105 104 46 118 64 80 26 M6 M4
