出力側ノイズフィルタ

概要

インバータ出力側配線から出るノイズを低減します。
できるだけインバータに近づけて設置してください。

PAGE TOP

インバータとの組合せ

モータ容量に合わせて選定してください。

200 V級 三相 · 単相入力シリーズ

モータ容量
kW		 形式 手配番号 個数 定格電流
A		 取付ねじ 概算質量
kg
形式 ねじサイズ
0.1 LF-310KA 100-261-505 1 10 OTB-203 M4 0.5
0.2 LF-310KA 100-261-505 1 10 OTB-203 M4 0.5
0.4 LF-310KA 100-261-505 1 10 OTB-203 M4 0.5
0.75 LF-310KA 100-261-505 1 10 OTB-203 M4 0.5
1.5 LF-310KA 100-261-505 1 10 OTB-203 M4 0.5
2.2 LF-320KA 100-261-506 1 20 OTB-203 M4 0.6
3.7 LF-320KA 100-261-506 1 20 OTB-203 M4 0.6
5.5 LF-350KA 100-261-510 1 50 CTKC-65S M6 2

400 V級 三相入力シリーズ

モータ容量
kW		 形式 手配番号 個数 定格電流
A		 取付ねじ 概算質量
kg
形式 ねじサイズ
0.2 LF-310KB 100-261-507 1 10 OTB-203 M4 0.5
0.4 LF-310KB 100-261-507 1 10 OTB-203 M4 0.5
0.75 LF-310KB 100-261-507 1 10 OTB-203 M4 0.5
1.5 LF-310KB 100-261-507 1 10 OTB-203 M4 0.5
2.2 LF-310KB 100-261-507 1 10 OTB-203 M4 0.5
3.7 LF-310KB 100-261-507 1 10 OTB-203 M4 0.5
5.5 LF-320KB 100-261-508 1 20 OTB-203 M4 0.6

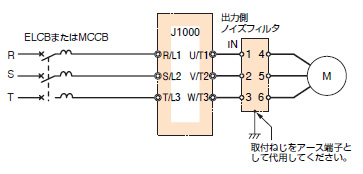

接続図

PAGE TOP

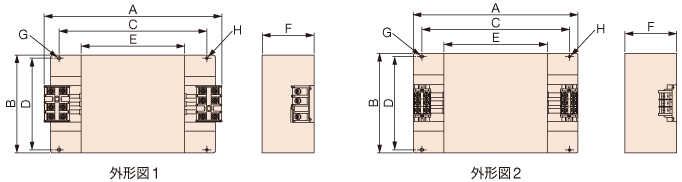

外形寸法 mm

形式 手配番号 外形図 外形寸法 ｍｍ
A B C D E F G H
LF-310KA 100-261-505 1 150 100 100 90 70 45 7×φ4.5 φ4.5
LF-320KA 100-261-506 1 150 100 100 90 70 45 7×φ4.5 φ4.5
LF-350KA 100-261-510 2 260 180 180 160 120 65 7×φ4.5 φ4.5
LF-310KB 100-261-507 1 150 100 100 90 70 45 7×φ4.5 φ4.5
LF-320KB 100-261-508 1 150 100 100 90 70 45 7×φ4.5 φ4.5
