概要

電磁接触器
【 富士電機機器制御(株)製】

電源とインバータ間を確実に開放します。
制動抵抗器を接続する場合は、焼損を防止するために設置してください。

PAGE TOP

インバータとの組合せ

モータ容量に合わせて選定してください。

200 V級

モータ
容量
kW
リアクトルなし∗1 リアクトルあり∗1
形式 定格電流
A
形式 定格電流
A
0.4 SC-03 11 SC-03 11
0.75 SC-05 13 SC-03 11
1.1 SC-4-0 18 SC-05 13
1.5 SC-4-0 18 SC-05 13
2.2 SC-N1 26 SC-4-0 18
3 SC-N2 35 SC-N1 26
3.7 SC-N2 35 SC-N1 26
5.5 SC-N2S 50 SC-N2 35
7.5 SC-N3 65 SC-N2S 50
11 SC-N4 80 SC-N4 80
15 SC-N5 93 SC-N4 80
18.5∗3 SC-N6 125 SC-N5 93
22 ∗2 SC-N6 125
30 ∗2 SC-N7 152
37 ∗2 SC-N8 180
45 ∗2 SC-N10 220
55 ∗2 SC-N11 300
75 ∗2 SC-N12 400
90 ∗2 SC-N12 400
110 ∗2 SC-N14 600
∗1:
ACリアクトルまたはDCリアクトルの設置を示します。
∗2:
200 V級22 kW以上(カタログコードGA70A2110 ~ 2415のインバータ)は、標準で力率改善用直流リアクトルを内蔵しています。
∗3:
AC-3級で選定しています。主電源のON/OFFの頻度が30分に1回程度で、かつ、非常停止の操作で回路を電磁接触器で遮断しない場合はAC-1級(SC-N5) を適用できます。

400 V級

モータ
容量
kW
リアクトルなし∗1 リアクトルあり∗1
形式 定格電流
A
形式 定格電流
A
0.4 SC-03 7 SC-03 7
0.75 SC-03 7 SC-03 7
1.5 SC-05 9 SC-05 9
2.2 SC-4-0 13 SC-4-0 13
3 SC-4-1 17 SC-4-1 17
3.7 SC-4-1 17 SC-4-1 17
5.5 SC-N2 32 SC-N1 25
7.5 SC-N2S 48 SC-N2 32
11 SC-N2S 48 SC-N2S 48
15 SC-N3 65 SC-N2S 48
18.5 SC-N3 65 SC-N3 65
22 ∗2 SC-N4 80
30 ∗2 SC-N4 80
37 ∗2 SC-N5 90
45 ∗2 SC-N6 110
55 ∗2 SC-N7 150
75 ∗2 SC-N8 180
90 ∗2 SC-N10 220
110 ∗2 SC-N11 300
132 ∗2 SC-N11 300
160 ∗2 SC-N12 400
180 ∗2 SC-N12 400
220 ∗2 SC-N14 600
250 ∗2 SC-N14 600
315 ∗2 SC-N16 800
355 ∗2 SC-N16 800
400 ∗2 SC-N14×2∗3 600∗4
450
500
560 ∗2 SC-N16×2∗3 800∗4
630
∗1:
ACリアクトルまたはDCリアクトルの設置を示します。
∗2:
400 V級 22 kW以上(カタログコードGA70A4060 〜4H12のインバータ)は、標準で力率改善用直流リアクトルを内蔵しています。
∗3:
2個の並列接続を示しています。
∗4:
1個分の電流値です。

PAGE TOP

接続図

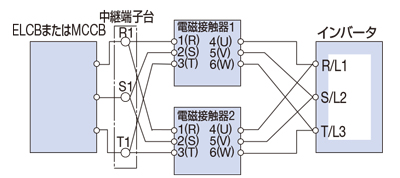

電磁接触器の並列接続方法

(注)
電磁接触器を並列接続する場合は、電流がバランスするように途中に中継端子を設けて配線長を同一にしてください。
