周辺機器

DCリアクトル（UZDA-B型: 直流回路用）

概要

インバータの入力力率改善に適用します。
カタログコードGA70A2110以上、4060以上の機種にはDCリアクトルを内蔵しています。
（カタログコードGA70A2082以下、4044以下はオプション）

  • 電源容量が大きい場合のインバータを保護します。
    電源容量が600 kVAを超える場合には必ず使用してください。
  • 高調波電流を抑制します。
  • 電源総合力率を改善します。

PAGE TOP

インバータとの組合せ

モータ容量に合わせて選定してください。

端子台タイプ

200 V級

モータ容量
kW		 電流値
A		 インダク
タンス
mH		 手配番号 外形図 概算
質量
kg		 損失
W
0.4 5.4 8 100-250-673 外形図1 0.8 8
0.75
1.5 18 3 100-250-661 外形図2 2 18
2.2
3.7
5.5 36 1 100-250-669 3.2 22
7.5
11 72 0.5 100-250-678 4.9 29
15
18.5 90 0.4 100-250-680 6.5 44
22 ～ 110 内蔵

400 V級

モータ容量
kW		 電流値
A		 インダク
タンス
mH		 手配番号 外形図 概算
質量
kg		 損失
W
0.4 3.2 28 100-250-665 外形図1 0.8 9
0.75
1.5 5.7 11 100-250-675 1 11
2.2
3.7 12 6.3 100-250-659 外形図2 2 16
5.5 23 3.6 100-250-663 3.2 27
7.5
11 33 1.9 100-250-667 4 26
15
18.5 47 1.3 100-250-671 6 42
22 ～ 630 内蔵

PAGE TOP

外形寸法 mm

端子台タイプ

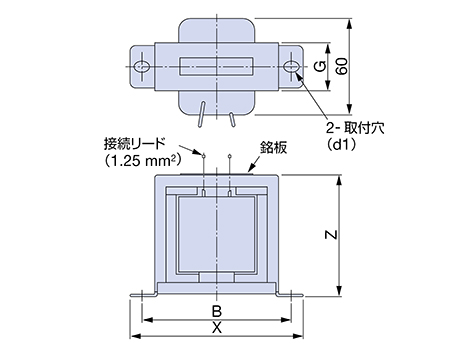

外形図1

手配番号 外形寸法 mm
X Z B G d1 d2
100-250-673 85 81 74 32 M4 M4
100-250-665 85 81 74 32 M4 M4
100-250-675 90 88 80 32 M4 M4

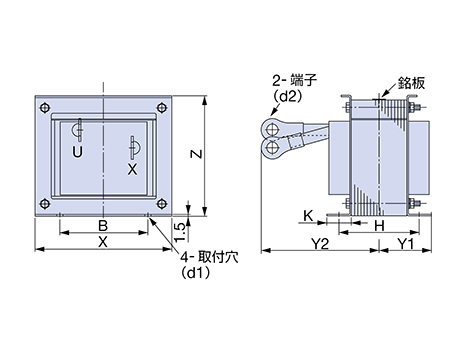

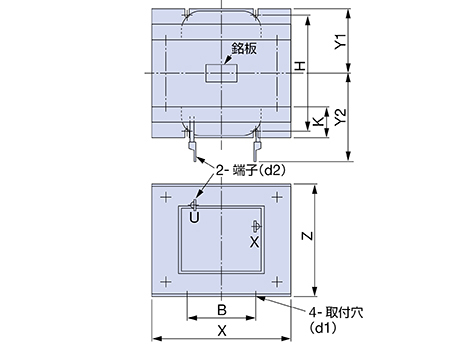

外形図2

手配番号 外形寸法 mm
X Y2 Y1 Z B H K d1 d2
100-250-661 86 84 36 101 60 55 18 M4 M4
100-250-669 105 94 46 129 64 80 26 M6 M4
100-250-678 105 124 56 135 64 100 26 M6 M6
100-250-680 133 147.5 52.5 160 86 80 25 M6 M6
100-250-659 86 84 36 101 60 55 18 M4 M4
100-250-663 105 104 46 118 64 80 26 M6 M4
100-250-667 105 109 51 129 64 90 26 M6 M4
100-250-671 115 142.5 57.5 136 72 90 25 M6 M5
