周辺機器

入力側ノイズフィルタ

概要
インバータとの組合せ
接続図
外形寸法

概要

【TDK-Lambda 製】
（注）CEマーキング（EMC指令）対応品については、別途ご照会ください。

インバータの入力電源系統に回り込んだり、配線から出るノイズを低減します。
できるだけインバータに近づけて設置してください。

インバータとの組合せ

モータ容量に合わせて選定してください。

200 V級(三相)

モータ容量 kW	形式	手配番号	個数	定格電流 A	外形図
0.1	RTEN-5010	300-082-980	1	10	外形寸法
0.2
0.4
0.75
1.5
2.2	RTEN-5020	300-099-883		20
3.7	RTEN-5030	300-104-117		30
5.5	RTEN-5040	300-104-118		40
7.5	RTEN-5060	300-099-885		60
11	RTEN-5100	300-104-120		100
15	RTEN-5100	300-104-120		100
18.5	RTEN-5150	300-104-121		150
22	RTEN-5150	300-104-121		150

200 V級(単相)

モータ容量 kW	形式	手配番号	個数	定格電流 A	外形図
0.1	RTEN-5010	300-082-980	1	10	外形寸法
0.2	RTEN-5010	300-082-980		10
0.4	RTEN-5020	300-099-883		20
0.75	RTEN-5020	300-099-883		20
1.5	RTEN-5030	300-104-117		30
2.2	RTEN-5040	300-104-118		40
3.7	RTEN-5060	300-099-885		60

400 V級

モータ容量 kW	形式	手配番号	個数	定格電流 A	外形図
0.2	RTEN-5006	300-099-882	1	6	外形寸法
0.4
0.75
1.5	RTEN-5010	300-082-980		10
2.2	RTEN-5010	300-082-980		10
3	RTEN-5020	300-099-883		20
3.7
5.5
7.5	RTEN-5030	300-104-117		30
11	RTEN-5040	300-104-118		40
15	RTEN-5060	300-099-885		60
18.5	RTEN-5060	300-099-885		60
22	RTEN-5100	300-104-120		100
30	RTEN-5100	300-104-120		100

接続図

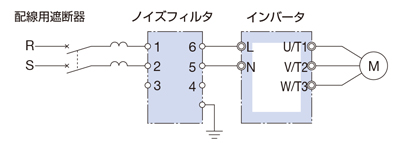

単相入力の場合

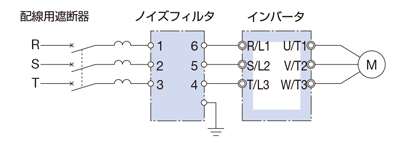

三相入力の場合

(注): 入力側ノイズフィルタは、インバータ出力側（U/T1、V/T2、W/T3）に接続しないでください。

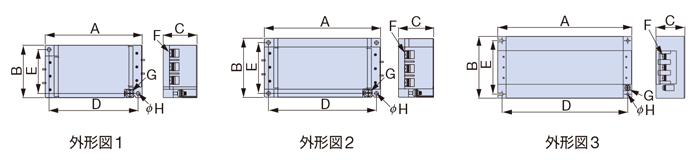

外形寸法 mm

形式	外形図	外形寸法 mm								締め付けトルク N・m
形式	外形図	A	B	C	D	E	F	G	ϕH	締め付けトルク N・m
RTEN-5006	1	120	63	42	110	53	M4	M4	4.5	M4 : 1.27 N･m M5 : 2.5 N･m M6 : 4.8 N･m M8 : 7.64 N･m
RTEN-5010	1	120	63	42	110	53	M4	M4	4.5
RTEN-5020	2	140	70	42	130	60	M4	M4	4.5
RTEN-5030	2	140	70	42	130	60	M4	M4	4.5
RTEN-5040	2	170	90	54	160	80	M5	M4	4.5
RTEN-5060	2	170	90	54	160	80	M5	M4	4.5
RTEN-5100	3	267	161	85	247	135	M8	M6	6.5
RTEN-5150	3	290	190	88	270	164	M8	M6	6.5
