Σ-Xシリーズ

製品に関するお問い合わせTEL0120-502-495　(9:00〜12:00 13:00〜17:00)

AC電源入力

SGDXSモデル(単軸)　アナログ電圧 · パルス列指令形　基本仕様

仕様表

項目 仕様
環境条件 使用周囲温度 -5 ℃ ～ 55 ℃(55 ℃ ～ 60 ℃ の場合は減定格にて使用可能)
「減定格の仕様」を参照してください。
保存温度∗1 -20 ℃ ～ 85 ℃
使用周囲湿度 95 %RH以下(凍結、結露しないこと)
保存湿度 95 %RH以下(凍結、結露しないこと)
耐振動 連続的な振動がある場合：10 Hz～55 Hz、加速度振幅5.9 m/s2 (0.6G)
耐衝撃 19.6 m/s2
保護等級
等級 サーボパック形式 : SGDXS-
IP20 R70A、R90A、1R6A、2R8A、3R8A、5R5A、7R6A、120A
IP10 180A、200A、330A、470A、550A、590A、780A
汚損度 2
  • 腐食性ガス、可燃性ガスがないこと
  • 水 · 油 · 薬品がかからないこと
  • ちり、ほこり、塩分、金属粉が少ない雰囲気であること
標高∗1 1000 m以下
(1000 m ～ 2000 m の場合は減定格にて使用可能)
「減定格の仕様」を参照してください。
その他 静電気ノイズの発生、強い電界 · 磁界、放射線のないこと
入出力信号 エンコーダ分周パルス出力 A相、B相、C相 : ラインドライバ出力
分周パルス数 : 任意設定可能
過熱保護入力 入力点数 : 1 点
入力電圧範囲 : 0 V ～ +5 V
シーケンス入力信号 固定入力 動作可能電圧範囲：DC5 V ± 5%
入力点数 : 1 点（入力方式：シンク入力、ソース入力）
入力信号 : エンコーダ絶対値データ要求入力（SEN）信号
割り付け可能な入力信号 動作可能電圧範囲 : DC24 V ±20 %
入力点数 : 7 点（入力方式：シンク入力，ソース入力）
入力信号 :
  • サーボオン入力(/S-ON) 信号
  • P 動作指令入力(/P-CON) 信号
  • 正転側駆動禁止入力(P-OT) 信号、逆転側駆動禁止入力(N-OT) 信号
  • アラームリセット入力(/ALM-RST) 信号
  • 正転側外部トルク制限入力(/P-CL) 信号、逆転側外部トルク制限入力(/N-CL) 信号
  • モータ回転方向切り替え入力(/SPD-D) 信号
  • 内部設定速度切り替え入力(/SPD-A、/SPD-B) 信号
  • 制御方式切り替え入力(/C-SEL) 信号
  • ゼロクランプ入力(/ZCLAMP) 信号
  • 指令パルス阻止入力(/INHIBIT) 信号
  • ゲイン切り替え入力(/G-SEL) 信号
  • 磁極検出入力(/P-DET) 信号
  • エンコーダ絶対値データ要求入力(SEN) 信号
  • 指令パルス入力倍率切り替え入力(/PSEL) 信号
  • 強制停止入力(FSTP)信号
信号の割り付け及び正論理、負論理の変更が可能
シーケンス出力信号 固定出力 動作可能電圧範囲 : DC5 V ～ DC30 V
出力点数 : 1点（出力方式：フォトカプラ出力（絶縁式））
出力信号 : サーボアラーム(ALM)信号
割り付け可能な出力信号 動作可能電圧範囲 : DC5 V ～ DC30 V
出力点数 : 6点
(3点、出力方式 : フォトカプラ出力(絶縁式))
(3点、出力方式 : オープンコレクタ出力(非絶縁式))
出力信号 :
  • 位置決め完了出力(/COIN) 信号
  • 速度一致出力(/V-CMP) 信号
  • 回転検出出力(/TGON) 信号
  • サーボレディ出力(/S-RDY) 信号
  • トルク制限検出出力(/CLT) 信号
  • 速度制限検出出力(/VLT) 信号
  • ブレーキ制御出力(/BK) 信号
  • ワーニング出力(/WARN) 信号
  • 位置決め近傍出力(/NEAR) 信号
  • 指令パルス入力倍率切り替え出力(/PSELA) 信号
  • アラームコード出力(ALO1、ALO2、ALO3) 信号
信号の割り付け及び正論理、負論理の変更が可能
通信機能 RS422A通信(CN3) 接続機器 ディジタルオペレータ(JUSP-OP05A-1-E)、
パソコン(SigmaWin+対応)
1 : N通信 RS422Aポート時、N = 15 局まで可能
軸アドレス設定 パラメータ設定
USB通信(CN7) 接続機器 パソコン(SigmaWin+対応)、ディジタルオペレータ(JUSP-OP07A-E)
通信規格 USB2.0規格に準拠(12 Mbps)
表示機能 CHARGE、7セグメントLED × 5桁
パネルオペレータ機能 プッシュスイッチ× 4個
観測用アナログモニタ機能(CN5) 点数 : 2点
出力電圧範囲 : DC ±10 V(直線性有効範囲± 8 V)
分解能 : 16ビット
精度 : ±20 mV (Typ)
最大出力電流 : ±10 mA
ダイナミックブレーキ(DB) 主回路電源オフ、サーボアラーム、サーボオフ、オーバトラベル(OT)時に動作
回生処理

機能内蔵
オーバトラベル(OT)防止 正転側駆動禁止入力(P-OT) 信号、逆転側駆動禁止入力(N-OT) 信号によりダイナミックブレーキ(DB)、減速停止またはフリーラン停止
保護機能 過電流、過電圧、不足電圧、過負荷、回生異常など
補助機能 ゲイン調整、アラーム履歴、JOG運転、原点サーチなど
セーフティ機能 入力 /HWBB1、/HWBB2 : パワーモジュールのベースブロック信号
出力 EDM1 : 内蔵セーフティ回路の状態監視(固定出力)
適合規格∗2 ISO13849-1 PLe(Category3)、IEC61508 SIL3
オプションモジュール フルクローズモジュール
制御 速度制御 ソフトスタート時間設定 0 s ～ 10 s(加速 · 減速それぞれ設定可能)
入力信号 指令電圧
  • 最大入力電圧 : ±12 V(正電圧指令でモータ正回転)
  • DC6 Vで定格速度［出荷時設定］
入力ゲイン設定の変更が可能
入力インピーダンス 約30 kΩ
回路時定数 30 μs
内部設定速度制御 回転方向選択 P動作指令入力（/P-CON）信号を使用
速度選択 正転側／逆転側外部トルク制限信号入力を使用(第1 ～ 3 速度選択)
両方ともオフの場合、停止または別の制御方式に変わります。
位置制御 フィードフォワード補償 0 %～ 100 %
出力信号位置決め完了幅設定 0 ～ 1073741824指令単位
入力信号 指令パルス 指令パルス形態 以下のいずれか1種類を選択 :
符号＋パルス列、CW + CCW パルス列、90 ° 位相差二相パルス
入力形態 ラインドライバ、オープンコレクタ
最大入力周波数
  • ラインドライバ
    符号+ パルス列、CW + CCW パルス列 : 4 Mpps
    90 °位相差二相パルス : 1 Mpps
  • オープンコレクタ
    符号+パルス列、CW + CCW パルス列 : 200 kpps
    90 °位相差二相パルス : 200 kpps
入力倍率切り替え 1 ～ 100倍
クリア信号 位置偏差クリア
ラインドライバ、オープンコレクタ対応
トルク制御 入力信号 指令電圧
  • 最大入力電圧 : ±12 V(正電圧指令でモータ正回転)
  • DC3 Vで定格トルク［出荷時設定］
入力ゲイン設定の変更が可能
入力インピーダンス 約30 kΩ
回路時定数 16 μs
∗1
Σ-X シリーズのサーボパックとΣ-V シリーズのオプションモジュールとを組み合わせる場合は、Σ-V シリーズのサーボパックと同じく使用周囲温度は0 ℃ ～ 55 ℃、標高は1000 m 以下の環境で使用してください。また、減定格による使用周囲範囲の拡大はできません。
∗2
必ず装置でのリスクアセスメントを実施し、装置の安全要求事項を満たすことを確認してください。

減定格仕様

使用周囲温度55℃ ～ 60℃ でサーボパックを使用する場合、標高1000 m ～ 2000 m でサーボパックを使用 する場合は、下図に示す減定格率を参照しご使用ください。

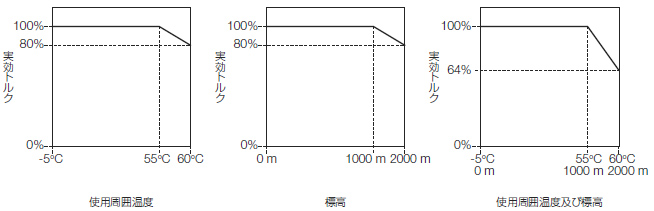

SGDXS-R70A、R90A、1R6A、2R8A

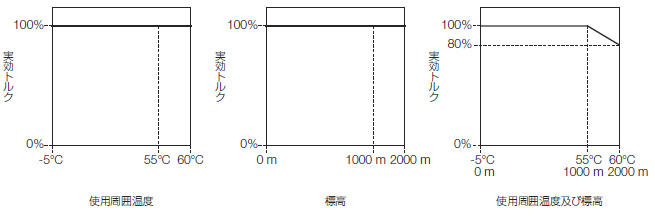

SGDXS-3R8A、5R5A、7R6A、120A、180A、200A、330A、470A、550A、590A、780A
