ラインアップ・仕様

発電機
コンバータ

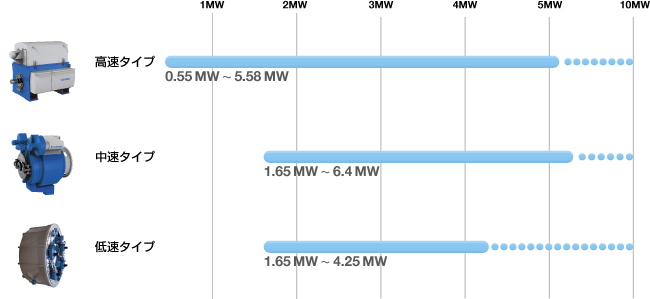

永久磁石式同期発電機

8MW級発電機の製造実績あり

一般仕様

電圧	690 V	連結方式	直結
時間定格	連続	使用周囲温度	0°C ～ 45°C
耐熱クラス	絶縁：F、温度上昇：B	使用周囲湿度	10% ～ 95% (結露なきこと)
励磁方式	永久磁石形	保存環境	-10°C ～ 50°C (凍結しないこと) 10% ～ 95% (結露なきこと)
取付	脚取付形	保存環境	-10°C ～ 50°C (凍結しないこと) 10% ～ 95% (結露なきこと)

高速

定格電圧	690 V
定格出力 kW	1100	1600	2200	2700	3300	5600	5850
定格電流 Arms	940	1440	1960	2440	3050	5100	5800
定格回転速度 min^-1	1000					1200	1100
センターハイト mm	500	560	560	630	630	710	710
保護構造	IP54 全閉他力通風形
冷却構造	水冷内気循環形

定格電圧	690 V
定格出力 kW	550	800	1100	1600	2200	2700	3300
定格電流 Arms	510	690	940	1410	1980	2340	2960
定格回転速度 min^-1	1500
センターハイト mm	450			500		560
保護構造	IP54 全閉他力通風形
冷却構造	水冷内気循環形

中速

定格電圧	690 V
定格出力 kW	1650	3120	3300		6400
定格電流 Arms	1480	2750	3000	2900	5650
定格回転速度 min^-1	150	414	136	365	400
センターハイト mm	1350	1000	1350	1000	1100
保護構造	IP54 全閉他力通風形
冷却構造	水冷内気循環形

低速

定格電圧	690 V
定格出力 kW	1650	3200	4250
定格電流 Arms	1450	2900	3950
定格回転速度 min^-1	17	12	16
センターハイト mm	2250	2970	3150
保護構造	IP54 全閉他力通風形
冷却構造	水冷内気循環形

※1 異電圧、容量、回転数への対応も可能

※2 空冷形熱交換器の対応も可能(高速のみ)

詳細は、弊社までお問合せ願います。
