「さすが凄腕！使えるサーボ」ACサーボドライブ Σ-Vシリーズ

新製品情報
2007/04/04

「ダントツ性能」「かんたん立ち上げ」「優れた拡張性」の最新Σシリーズがデビューしました。
「調整しないとサーボはうまく動かない・・・」そんな常識を打ち破る、つなげば動く新調整レス機能を搭載しています。
「さらにマシン性能を引き出したい・・・」Σ-Vの新アドバンストオートチューニング機能を活用すれば、短時間で完了します。
そのほか国内業界初のセーフティ規格対応や、海外規格への準拠、豊富なモータラインナップ、小形化、高速化、簡単保守など、あらゆるご要望にも、先進の技術でお応えします。


ダントツ性能

位置決め整定時間の大幅短縮（整定時間0～4ms、当社従来品比 1/12以下）と高精度位置決めを実現し、産業用途機械・システムの生産性を飛躍的に向上します。
これは、業界最高レベルのサーボ応答性（速度周波数応答：1.6kHz）と高分解能エンコーダ：100万パルス/rev（20bitエンコーダ）を標準搭載することにより実現可能にしました。

かんたん立ち上げ

つなげばすぐ動く新調整レス機能を搭載しました。これは、サーボ調整は必要なものという業界の常識を覆すものです。
さらに産業用途機械・システムの性能を極限まで引き出すために、新たに2つのチューニング機能を準備しました。

  • ・新アドバンストオートチューニング機能
  • 　マシンの動きを自動的に最適調整します。
  • ・新ワンパラメータチューニング機能
    　たったひとつのパラメータ調整だけで産業用途機械・システムの性能を極限まで引き出します。
    　（従来品比：調整作業時間1/10）

優れた拡張性

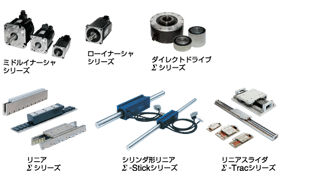

産業用途機械・システムの機械の構造や要求される性能に合わせて豊富なモータ、アクチュエータを品揃えしました。回転形モータとしては、小容量から中容量までミドルイナーシャ（中慣性）とローイナーシャ（低慣性）のモータを品揃えします。また、従来機種のダイレクトドライブモータ、リニアモータとの接続も可能にし、Σ-Vシリーズで産業用途機械・システムの駆動部の全てをカバーします。

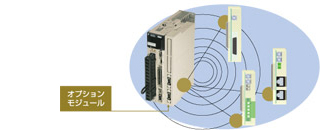

指令形態はアナログ電圧・パルス列指令形またはMECHATROLINK-II通信指令形が標準で装備されています。
また、上位コントローラとのオープンネットワーク接続をオプション対応でおこなう予定にしています。
さらに、国内業界初めてとなるセーフティ規格を標準装備し、機械安全規格への対応を容易にしました。

製品シリーズ

機械の多様な用途に応えられるように豊富なモータを準備しました。
ミドルイナーシャシリーズは、ローイナーシャシリーズと同一フランジ、同一外形でありながら、イナーシャを約2倍大きくすることで機械とのマッチングを容易にし、機械の安定制御に貢献します。
ローイナーシャシリーズは、イナーシャが小さいので高速高頻度位置決めの用途に最適です。


サーボモータ機種群名 出力（W） サーボモータ形式 サーボパック形式
200V
SGMJVシリーズ
（ミドルイナーシャシリーズ）		 50 SGMJV-A5 SGDV-R70A
100 SGMJV-01 SGDV-R90A
200 SGMJV-02 SGDV-1R6A
400 SGMJV-04 SGDV-2R8A
750 SGMJV-08 SGDV-5R5A



サーボモータ機種群名 出力（W） サーボモータ形式 サーボパック形式
200V
SGMAVシリーズ
（ローイナーシャシリーズ）		 50 SGMAV-A5 SGDV-R70A
100 SGMAV-01 SGDV-R90A
150 SGMAV-C2 SGDV-1R6A
200 SGMAV-02 SGDV-1R6A
400 SGMAV-04 SGDV-2R8A
550 SGMAV-06 SGDV-5R5A
750 SGMAV-08 SGDV-5R5A



サーボモータ機種群名 出力（kW） サーボモータ形式 サーボパック形式
400V
SGMGVシリーズ
（ミドルイナーシャシリーズ）		 0.3 SGMGV-03D SGDV-1R9D
0.45 SGMGV-05D SGDV-1R9D
0.85 SGMGV-09D SGDV-3R5D
1.3 SGMGV-13D SGDV-5R4D
1.8 SGMGV-20D SGDV-8R4D
2.9 SGMGV-30D SGDV-120D
4.4 SGMGV-44D SGDV-170D



適用アプリケーション

高速・高応答性を追及する半導体製造装置、電子部品実装機、検査装置から簡単な位置決め用途まで様々な分野でお使いいただけます。



・装置/機械例

半導体製造装置、液晶製造装置、電子部品実装機、検査機、金属加工機、食品包装機、ロボット、 ボンダ、ダイサ、洗浄装置 、ディスペンサ、スクライバ、検査装置、マウンタ、プローバ、テスタ、巻線機、プレス、フィーダ、ピロー包装機、取り出しロボット、X－Yロボット
