MP2500

製品に関するお問い合わせTEL0120-502-495　(9:00〜12:00 13:00〜17:00)

特長

タッチパネルとコントローラの融合を実現

  • タッチパネルとコントローラが一体化しているため、コンパクト·省配線で、使いやすさが飛躍的に向上します。
  • 前面(タッチパネル部)は、耐環境性に優れたIP65fを実現しています。
  • RAS機能∗ ユーティリティにより、ハードウェアの状況をモニタできます。
    • ∗
    ：Reliability Availability Serviceability 機能の略称。システムの信頼性を向上することを目的に用意された、機器監視機能を中心とするさまざまな機能の総称。
  • 前面に配置されたUSBコネクタにより、USBメモリ、マウス、キーボードなどの接続が容易です。
  • Ethernet ポートを利用して、基幹ネットワークへの接続も可能です。

先進の機能を提供

  • 伝送速度10 MbpsのMECHATROLINK-IIの適用で、複数軸に対して、高速·高精度なモーション制御を実現します。
  • MP2500では最大16軸、MP2500Mでは最大32軸の高精度な同期処理が可能です。
    また、空きPCIスロットを1つ持つMP2500D(16軸)、MP2500MD(32軸) もご用意いたしました。
  • Windows XP EmbeddedをコンパクトフラッシュにROM化しているため、ハードディスクが不要となり、高信頼性を実現しています。
  • MPE720をインストールした開発·デバッグ用PCを接続するプログラミングポートを装備しています。
  • データ保存用にPCMCIAスロットを装備しています。
  • プロセッサとメモリの組合せとして、Eden 256MB、Pentium4 256 MB、Pentium4 512 MBの3タイプを用意しています。
  • 「MP2500/M/D/MD 機能比較一覧」
MP2500 MP2500D MP2500M MP2500MD
MECHATROLINK-II ポート数 1 1 2 2
内蔵PCIスロット数 1 (0) 2 (1) 1 (0) 2 (1)
MPE720 Embedded オプション オプション オプション オプション
Motion Screen オプション オプション オプション オプション

操作性に優れたソフトウェアを搭載

  • アプリケーション開発をサポートするため、51種類のモーションAPIがインストールされています。

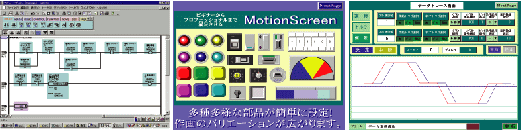

  • 作画ツールMotionScreen (オプション)は、プログラムレスでHMIを開発可能です。
    MotionScreenBuilderを使用し、部品アイコンをパネル表示部にドラッグし、プロパティを設定することで、 操作·監視画面を簡単に作成できます。さらに、画面上で動作シミュレーションもできて便利です。
    Visual BasicやVisual C/C++で作成した画面も組み込み可能です。 データログはCSV形式で保存できます。
  • MotionScreenを利用して、サーボの波形をモニタするアプリケーションを作成できます。 MP2500
  • Windows インストーラの搭載により、次の市販ソフトウェア∗の組み込みが可能です。
    Adobe Reader V6.0、Microsoft Excel 2000、FTPツール
∗
：一部、機能制限があります。
(注)
：上記以外の市販ソフトウェアの組み込みについては事前の検証が必要です。
詳細は、弊社担当者までお問い合わせください。

保守·管理を支援するリモートメンテナンス(オプション)

  • ネットワーク上のコンピュータからMotionScreenのAPIを使用してMP2500(M/D/MD)のステータスをモニタできます。
  • MagicConnectを使用すれば、インターネットを使用して世界中どこからでもMP2500(M/D/MD)をリモートに操作できます。遠隔地からの機器メンテナンスが可能になります。
MP2500

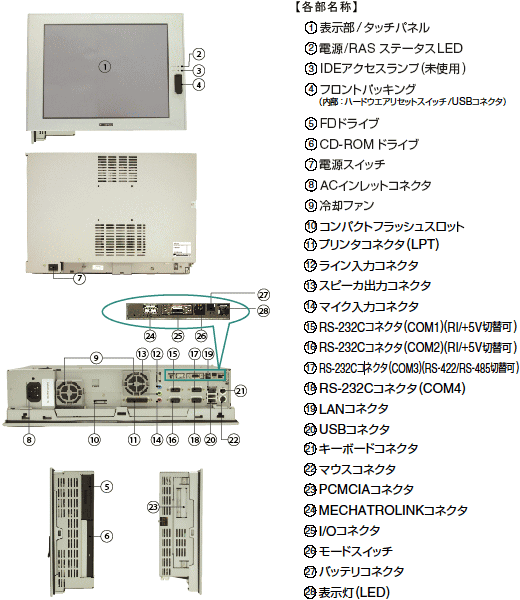

豊富なインターフェース

MP2500

PCIスロット拡張タイプ

  • MP2500D·MP2500MDはPCI空きスロット(×1)を持つ拡張タイプです。空きPCIスロットにお客様の拡張カードを装着してご利用いただけます。∗
    またMP2500MDでは、ラック拡張用IF ボードMP2100MEXの装着が可能です。
    EXIOIFケーブルとEXIOIFモジュールを介して、最大3ラックのMP2200ベースユニット(最大24オプションモジュール)を接続できます。
MP2500
∗
： Windows XP Embedded対応のカードをご用意のうえ、お客様の責任においてご使用ください。
(注)
：MP2500D·MP2500MDは、Eden 256 MBのみの扱いになります。
