複数軸を同時に自動チューニングし、調整工数を削減

ACサーボドライブΣ-Xシリーズは、自動調整(上位指令あり)の実行開始が複数軸同時に行えます。そのため、装置内に含まれる多数のサーボモータの調整を一度に実行でき、個別で行っていたチューニング作業の手間と時間を削減できます。

課題複数軸の調整では、軸ごとにチューニング画面を開いて個別に作業が必要

装置の中には上下左右に動かすための軸や加工を行うための軸など、複数のサーボモータが組み込まれている。このサーボモータの調整は軸ごとにチューニング画面を開き、それぞれ調整を行う必要があり、手間と時間がかかってしまう。



複数軸の調整では、軸ごとにチューニング画面を開いて個別に作業が必要



ソリューション複数軸をまとめて同時にチューニングを実行

ACサーボドライブΣ-ⅩのエンジニアリングツールSigmaWin+では、自動調整(上位指令あり)の実行開始が複数軸同時にできます(最大16軸)。それぞれの軸に対して1画面でまとめて調整開始でき、これまで個別で行っていた調整の手間と時間を削減できます。また、パラメータの調整内容や整定時間、オーバーシュート量などのチューニング結果もモニタできます。



複数軸をまとめて同時にチューニングを実行



■チューニング設定画面

複数軸をまとめて同時にチューニングを実行



■チューニング実行画面

複数軸をまとめて同時にチューニングを実行

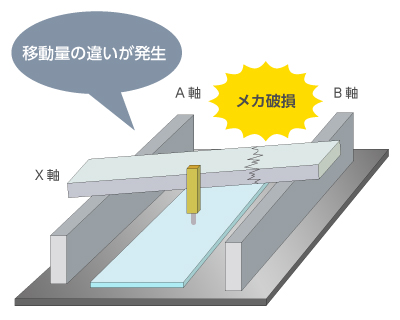

なお、ガントリ装置の場合は、左右の軸の調整値が異なるとき、応答性の違いで移動量にずれが発生します。このずれによって、プライマリ軸、セカンダリ軸の負荷やX軸のメカ破損の恐れがあるため、運転中の調整は困難となり、手間と時間がかかっています。このようなガントリ機構に対しても、同時チューニングを行うことで効率的な調整が可能です。



ガントリ装置の場合



ガントリ機構を対象とした同時チューニングは、SigmaWin+ Ver7.44以降で利用可能です。対応サーボパックや、詳細な設定方法はSigmaWin+の操作マニュアルを参照してください。



ガントリ機構をより簡単に調整するには?

ガントリ駆動に最適な機能を内蔵したサーボパックΣ-X FT70仕様もラインアップしています。ガントリ機構特有のお悩みを解決するための4つの機能を内蔵しており、機械破損の防止やサイクルタイム向上を実現します。



【関連記事】Σ-X FT70仕様によるガントリ機構の制御最適化
