No. FAQ-31193
FAQカテゴリ ロボット > コントローラ > DX200 > 異常・アラーム・保護

ご質問

コントローラ内のヒューズの配置を教えてください。

回答

・電源投入ユニット（JZRCR-YPU5□-△）
　・1FU 制御電源ヒューズ（容量：10A,250V）　：型式 0215010MXP
　・2FU 制御電源ヒューズ（容量：10A,250V）　：型式 0215010MXP
　・3FU 冷却ファンヒューズ（容量：2.5A,250V）　：型式 GP25
　・4FU 冷却ファンヒューズ（容量：2.5A,250V）　：型式 GP25



・汎用I/O基板（JANCD-YIO21-E）　※ロボットコントローラ背面にございます
　・F1 I/O用DC24Vヒューズ（容量：3.15A,250V）　：型式 02173.15P
　・F2 I/O用DC24Vヒューズ（容量：3.15A,250V）　：型式 02173.15P




・機械安全I/Oロジック基板（JANCD-YSS22□-E）
　・F1 I/O用DC24Vヒューズ（容量：1A,250V）　：型式 0217001P
　・F2 I/O用DC24Vヒューズ（容量：2A,250V）　：型式 0217002P




・ブレーキ基板（JANCD-YBK21-3E）
　・F1 外部軸用ブレーキ電源ヒューズ（容量：3.15A,250V）　：型式 02173.15P

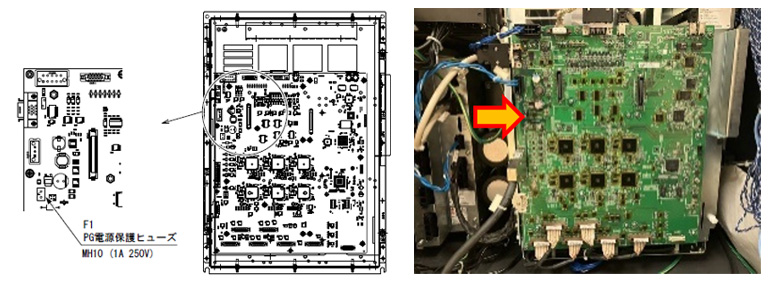

・サーボ制御基板（SRDA-EAXA21A）
　・F1 PG電源ヒューズ（容量：1A,250V）　：型式 HM10




詳細につきましては、R-CHO-A113　DX200保守要領書（上巻）　5.1.5 ヒューズ交換をご参照ください。
