金属加工機の高速・高精度切削/切断を実現

高速・高精度切削/切断を実現する機能を搭載したΣ-7SサーボパックFT21を用い、
軌跡追従性が求められる金属加工機の送り軸の最適な制御を行います。

ソリューション軌跡追従性を向上する3つの機能を活用し,高速・高精度な切削・切断動作を実現
  • クリアランス制御機能
    加工ヘッドとワークの距離を一定に保ちます。
  • 予測制御機能
    制御系の遅れによる指令追従誤差を低減します。
  • 象限突起補償機能
    軸反転指令時の摩擦による反転遅れを低減します。

クリアランス(距離一定)制御機能

変位センサを使用して一定距離を保つ機能により、最適な焦点距離を実現することができます。

従来

システム構成例

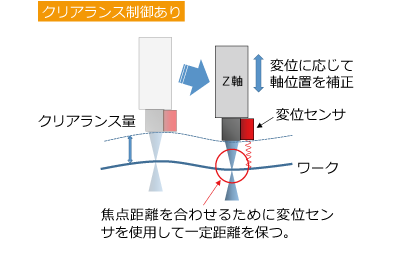

FT21によるソリューション

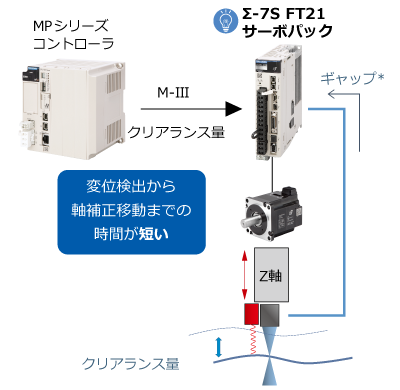

システム構成例

予測制御機能

位置指令を予測区間分バッファリングし先読することで、未来までの偏差が最小になるように制御する手法により、軌跡追従性能を向上させることができます。

従来

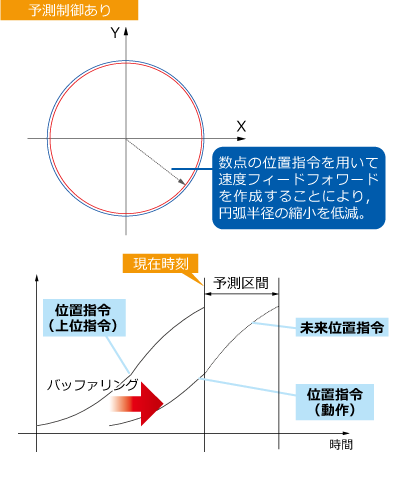

FT21によるソリューション

象限突起補償機能

軸反転時の停止期間を短くし,軌跡誤差を低減します。

従来

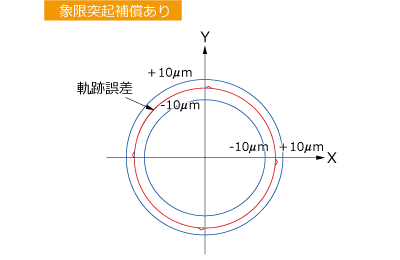

FT21によるソリューション

金属加工機などの送り軸制御に最適

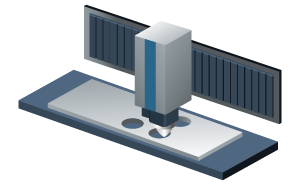

レーザ加工機

分類

業界

金属加工

アプリケーション

金属加工

テーマ

高品質化、高精度化、生産性向上、信頼性向上

製品

サーボ
