プレス精度の向上

外部圧力センサーのアナログ出力をサーボパックΣ-X FT40に取り込み、フィードバックを行うことにより、高速・高精度な圧力制御を実現します。

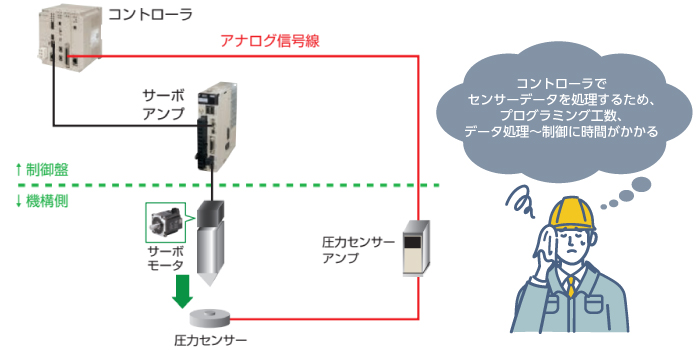

課題コントローラによる圧力制御システムでは、コントローラの処理能力に依存してしまう

コントローラで圧力制御をしているが、コントローラでセンサーデータを処理するため、プログラミング工数、データ処理～制御に時間がかかっている。



01_コントローラによる圧力制御システムでは、コントローラの処理能力に依存してしまう

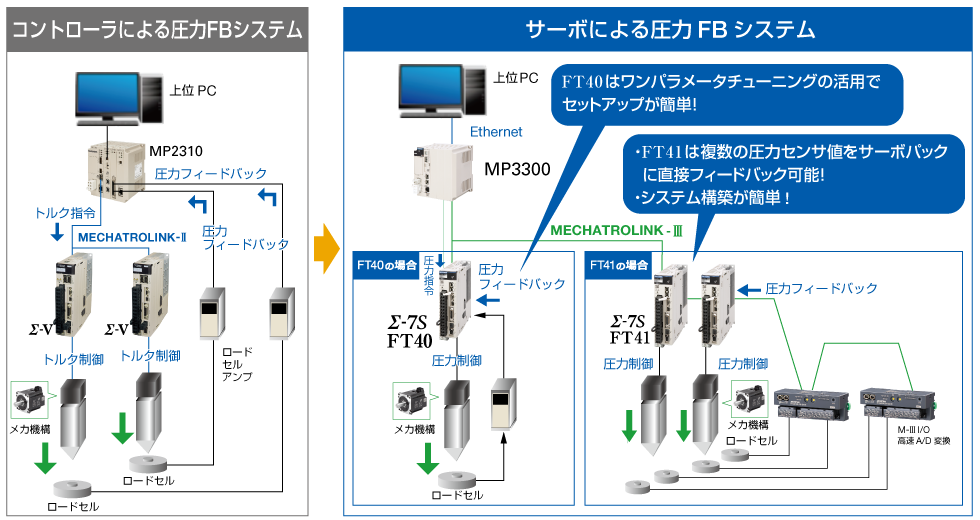

ソリューションサーボパックで圧力フィードバックを実現

圧力フィードバック機能に対応したΣ-XSサーボパックFT40仕様の高精度な圧力制御によって、装置の高性能化に貢献します。さらに、Σ-LINK II センサハブの適用により、省配線も実現できます。



02_サーボパックで圧力フィードバックを実現



運転パターンの例

03_運転パターンの例



補足
  • 圧力制御を行う対象物に接触するときにできるだけ小さいトルクで接触するために、「アプローチ速度」を使用しています。
  • 上記例では、押付け完了後の退避動作において、上位装置から指令(動作コマンド)を出して圧力制御を位置制御に切り替えていますが、圧力が「圧力制御無効レベル」以下になり、アプローチ動作で退避する運転パターンもあります。



高精度の圧力制御が必要な用途に最適!

  • プレス装置

プレス装置

  • ボンディング装置

ボンディング装置

  • 樹脂成形機

04_樹脂成形機



分類

業界

金属加工、射出･成形、半導体製造

アプリケーション

組立、検査･検出

テーマ

高品質化、高精度化、生産性向上、信頼性向上

製品

サーボ
