複数のモータを協調して動作させることで、大推力(トルク)システムを実現

トルク・推力アシスト機能を備えたサーボパックΣ-X FT70により、複数のモータを協調して動作させることで、1台のモータでは実現できない大推力(トルク)システムを簡単に構築できます。プライマリ軸とセカンダリ軸のサーボパックを協調し、それぞれのサーボパックを合計した大きな推力(トルク)の出力が可能です。

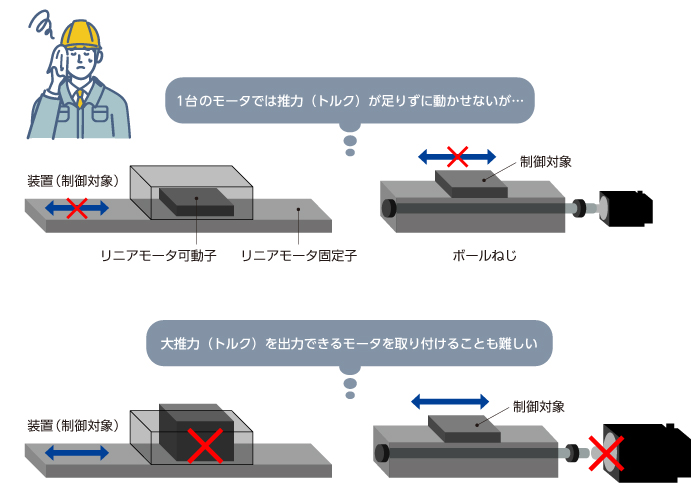

課題既存のモータラインアップでは、必要な推力(トルク)が足りない

1台のモータでは必要な推力(トルク)が足りなかったり、取り付け寸法などの制約により、大推力(トルク)を出力できるモータが取り付けられない場合がある。



01_既存のモータラインアップでは、必要な推力(トルク)が足りない



ソリューショントルク・推力アシスト機能を備えたΣ-X FT70により、大推力(トルク)システムを実現

複数のモータを協調動作させることで、大推力(トルク)システムを実現します。



大推力システムの実現例(推力アシストによる連結リニアシステム)

一列の固定子に複数の可動子を並べ、大推力のリニアサーボモータ1台として扱うことができます。
2軸一体サーボパックΣ-XWのラインアップにより、省スペースなシステム構成が実現できます。



02_トルク・推力アシスト機能を備えたΣ-X FT70により、大推力(トルク)システムを実現



単軸サーボパックΣ-XSをMECHATROLINK4/III通信で使用する場合は、セカンダリ軸を最大5軸まで使用できます。



03_トルク・推力アシスト機能を備えたΣ-X FT70により、大推力(トルク)システムを実現



大トルクシステムの実現例(トルクアシスト)

1つの負荷を2台のモータで動かし、1台のモータでは足りないトルクを補います。



04_大トルクシステムの実現例(トルクアシスト)



複数軸による協調動作を行う機構全般に最適

・連結リニアシステム
・両側駆動ボールねじ
・走行台車のタイヤ制御

分類

業界

自動車･自動車部品、液晶製造、金属加工、搬送装置、射出･成形、半導体製造、電気･電子、食品

アプリケーション

金属加工、組立、仕分け･梱包、搬送、検査･検出

テーマ

電動化、小型化・軽量化、高品質化、高精度化、生産性向上、信頼性向上、システム簡略化

製品

サーボ、コントローラ
