用途・事例

機械の能力維持と徹底的な小型化を両立

安川電機のエコPMモータフラットタイプは、IE5レベルの高効率とウルトラフラット構造により、機械の能力を維持したまま機械の徹底的な小型化に貢献します。

課題機械の能力を維持したまま、モータ長をおさえて小型化したい

機械を小型化したいが、モータの長さがネックになっている。しかし、希望のモータ寸法では容量が下がり機械の能力も落ちてしまう。容量は維持したまま機械を小型化できるモータはないか。

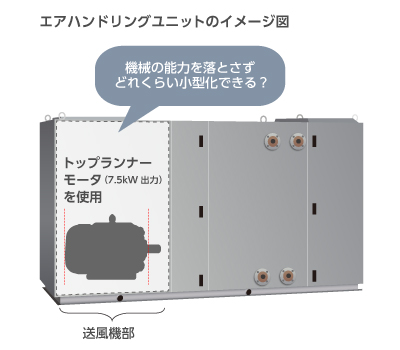

■例:エアハンドリングユニットの送風部

機械の能力を維持したまま、モータ長をおさえて小型化したい

ソリューション高効率かつフラット構造のPMモータに置換え、機械の能力を維持したまま小型化を実現

安川電機のエコPMモータフラットタイプは、全容量でIE5基準をクリアする高効率と、モータ長を最大70%短縮した業界最薄のフラット形状により、容量を維持したまま機械の小型化を実現します。

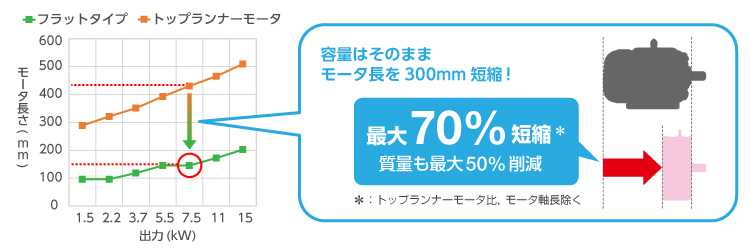

例えば既設のトップランナーモータ(7.5KW)を、小型を徹底的に追求したエコPMモータフラットタイプに置き換えてみます。すると容量は据置きのまま、モータの長さを300mmも短縮することができます。さらに大きな容量に置き換えたとしても、まだ小型化が可能です。

高効率かつフラット構造のPMモータへの置換えで、機械の能力を維持したまま小型化を実現

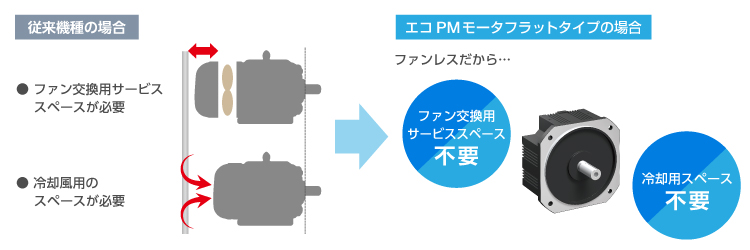

また、エコPMモータフラットタイプは、最新の熱設計により全容量でファンレスを実現しています。それにより従来機種では必要だったファン交換用のサービススペースや冷却風用のスペースが不要となり、モータ長の短縮以上の小型化を実現できます。

モータ長の短縮以上の小型化を実現

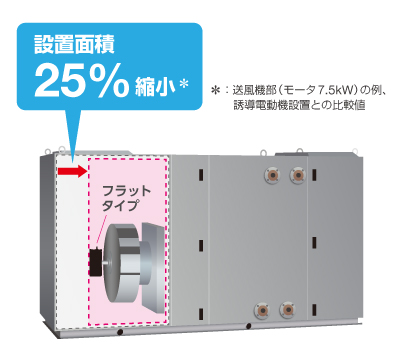

こうしたウルトラフラット構造により、設置面積を約25%縮小することが可能になります。

安川電機のエコPMモータは、ウルトラフラット構造により、設置面積を約25%縮小

業界	冷凍･冷蔵設備、建設・住宅
アプリケーション	空調
テーマ	省エネ･創エネ、小型化・軽量化、信頼性向上、高効率化、環境負荷軽減
製品	インバータ、モータ・発電機
