可動域に制限がある装置でも段取り工数をゼロに

「慣性モーメント比」は、サーボのゲイン調整を行ううえで基準となるパラメータであり、できるだけ正確な値を設定する必要があります。ACサーボドライブΣ-Ⅹは、その算出に必要な「負荷慣性モーメント」を推定する機能の強化により、様々な機構の可動範囲の段取りや調整の作業を削減します。
∗慣性モーメント比:モータ慣性モーメントに対する負荷慣性モーメントの比

課題負荷慣性モーメントの推定動作ができない機構では、段取りや調整に手間がかかる

負荷慣性モーメントはメカ各部の重量や構成から計算で求められるが、複雑なメカ構成では正確に求めることが難しい。また、推定しようとしてもそのための動作ができない機構もあり、調整に手間と時間がかかっている。

例えば、負荷慣性モーメントを推定するためには機械を正転・逆転(往復動作)させる方法があるが、その往復動作自体ができない(一方向にしか可動できない)機構では慣性モーメントを推定できない。また、動摩擦が大きかったり位置決め動作で振動が発生したりして負荷が変動する機構では、負荷が安定しないため、正しい値を算出できないという問題もある。

そうした機構では、可動範囲の確認や調整、判断に手間と時間がかかり、サーボ調整が難しく感じる一因となっている。



負荷慣性モーメントの推定動作ができない機構では、段取りや調整に手間がかかる



ソリューション段取りの手間ゼロへ、自動調整を可能にする機能を強化

ACサーボドライブΣ-Ⅹの慣性モーメント推定アルゴリズムを進化させたことで、従来推定のための往復動作ができなかった機構や負荷変動のある機構でも負荷慣性モーメントを自動で推定でき、段取りや調整の手間を削減できます。

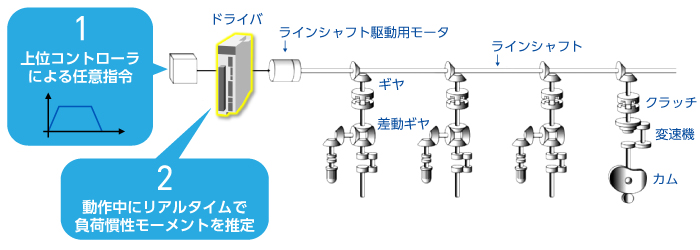

ACサーボドライブΣ-Ⅹは、慣性モーメント推定機能の強化により、従来の推定方法に加え2つの推定方法が可能になりました。

①指定した任意指令の動きで推定する方法

②生産の動きの中で負荷慣性モーメントをリアルタイムに推定する方法



段取りの手間ゼロへ、自動調整を可能にする機能を強化



機構の性質などによって使い分けることもできます。例えば、往復動作ができない機構では①の方法を用い、正転のみの動きで推定します。また、負荷変動のある機構では、②の方法を採ることで、正しい値の目安が分かります。



段取りの手間ゼロへ、自動調整を可能にする機能を強化

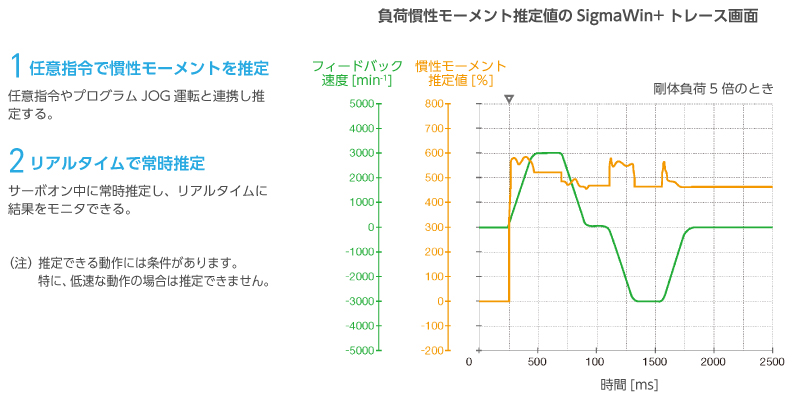

また、負荷慣性モーメント推定値は、エンジニアリングツールSigmaWin+でモニタしたり、MECHATROLINK経由で上位コントローラに送信したりすることで、遠隔からでもモニタすることができます。
