ご質問

回生抵抗器や回生抵抗ユニットはサーボパックのどこへ接続したらよいでしょうか。

回答

サーボパックのB1、B2へ接続してください。
サーボパックのB2、B3が短絡されている機種につきましては、短絡線(短絡バー)を外してください。
なお、極性はございません。

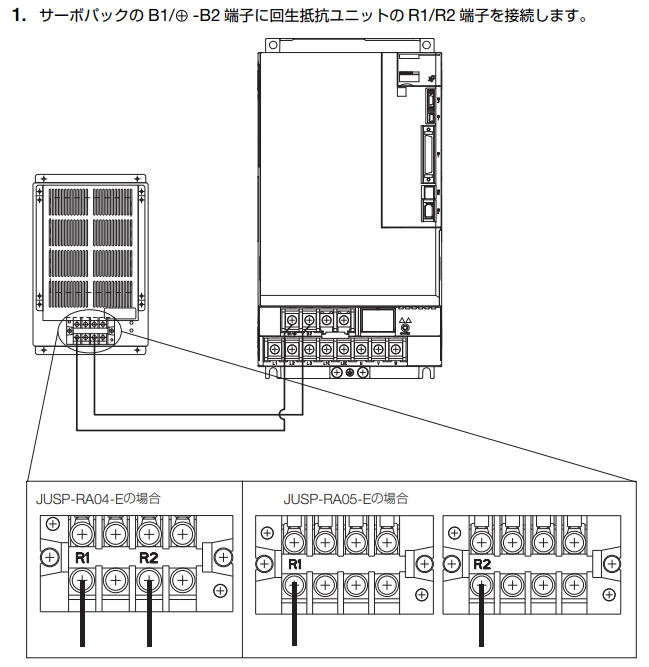

※回生抵抗ユニットの場合は下図を参照ください。
