入力側ノイズフィルタ

概要

インバータの入力電源系統に回り込んだり、配線から出るノイズを低減します。
できるだけインバータに近づけて設置してください。

PAGE TOP

インバータとの組合せ

モータ容量に合わせて選定してください。

200 V級

モ
|
タ
容

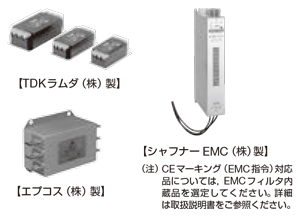

量
kW		 TDKラムダ(株)製
ノイズフィルタ		 シャフナーEMC(株)製
ノイズフィルタ
形式 個数 定格電流
A		 外
形
図		 形式 手配番号 個数 定格電流
A		 外
形
図
0.4 RTEN-5010 1 10 外
形
寸
法		 － － － － 外
形
寸
法
0.75
1.1
1.5 RTEN-5020 1 20 － － － －
2.2 － － － －
3 RTEN-5030 1 30 － － － －
3.7 － － － －
5.5 RTEN-5040 1 40 FN258L-42-07 100-250-467 1 42
7.5 RTEN-5060 1 60 FN258L-55-07 100-250-468 1 55
11 RTEN-5100 1 100 FN258L-75-34 100-250-470 1 75
15 FN258L-100-35 100-250-462 1 100
18.5 RTEN-5150 1 150
22 FN258L-130-35 100-250-463 1 130
30 FN258L-130-35 100-250-463 1 130
37 RTEN-5200 1 200 FN258L-180-07 100-250-465 1 180
45
55 RTEN-5300 1 300 FN359P-250-99 100-250-471 1 250
75 RTEN-5200 2 400 FN359P-400-99 100-250-473 1 400
90 RTEN-5250 2 500 FN359P-500-99 100-250-474 1 500
110 RTEN-5300 2 600 FN359P-600-99 100-250-475 1 600

400 V級

モ
|
タ
容
量
kW		 TDKラムダ(株)製
ノイズフィルタ		 シャフナーEMC(株)製
ノイズフィルタ
形式 個数 定格電流
A		 外
形
図		 形式 手配番号 個数 定格電流
A		 外
形
図
0.4 RTEN-5006 1 6 外
形
寸
法		 － － － － 外
形
寸
法
0.75
1.5 RTEN-5010 1 10
2.2
3 RTEN-5020 1 20
3.7
5.5 RTEN-5030 1 30
7.5 RTEN-5040 1 40
11 RTEN-5060 1 60 FN258L-42-07 100-250-467 1 42
15 FN258L-55-07 100-250-468 1 55
18.5
22 RTEN-5100 1 100 FN258L-75-34 100-250-470 1 75
30
37 FN258L-100-35 100-250-462 1 100
45 RTEN-5150 1 150 FN258L-100-35 100-250-462 1 100
55 FN258L-130-35 100-250-463 1 130
75 RTEN-5200 1 200 FN258L-180-07 100-250-465 1 180
90 RTEN-5250 1 250
110 RTEN-5300 1 300 FN359P-300-99 100-250-472 1 300
132 B84143B0400S080* 1 400 FN359P-400-99 100-250-473 1 400
160
200 B84143B1000S080* 1 1000 FN359P-500-99 100-250-474 1 500
220 FN359P-600-99 100-250-475 1 600
250
315 FN359P-900-99 100-250-476 1 900
355
400 － － － － FN359P-900-99 100-250-476 2 1800
450
500
560
630
∗
エプコス(株)製

PAGE TOP

接続図

(注)
入力側ノイズフィルタは、インバータ出力側(U/T1、V/T2、W/T3)に接続しないでください。2個以上使用する場合は並列に接続してください。

入力側ノイズフィルタや出力側ノイズフィルタの並列接続方法(2個並列に接続した例)

(注)
ノイズフィルタを並列接続する場合は、電流がバランスするように途中に中継端子台を設けて配線長を同一にしてください。
ノイズフィルタやインバータの接地線は極力太く、短くしてください。

PAGE TOP

外形寸法 mm

TDKラムダ(株)製ノイズフィルタ

形式 外形図 外形寸法 mm 締め付け
トルク
N・m
A B C D E F G ϕH
RTEN-5006 1 120 63 42 110 53 M4 M4 4.5 M4：1.27
M5：2.5
RTEN-5010 1
RTEN-5020 2 140 70 42 130 60 M4 M4 4.5
RTEN-5030 2
RTEN-5040 2 170 90 54 160 80 M5 M4 4.5
RTEN-5060 2
RTEN-5100 3 267 161 85 247 135 M8 M6 6.5 M6：4.8
M8：7.64
M10：11.8
RTEN-5150 3 290 190 88 270 164 M8 M6 6.5
RTEN-5200 4 390 195 103 370 84.5 M10 M8 6.5
RTEN-5250 4
RTEN-5300 4

エプコス(株)製ノイズフィルタ

形式 外形図 外形寸法 mm 概算質量
kg
A B C D E
B84143B0400S080 1 320 190 120 165 65 7.5
B84143B1000S080 2 410 260 140 235 65 18.5

シャフナーEMC(株)製ノイズフィルタ

形式 手配番号 外
形
図		 外形寸法 mm 電線
サイズ		 概
算
質
量
kg
A B C D E F G H J L O P
FN258L-42-07 100-250-467 1 329 185
±1		 70 300 314 45 6.5 500 1.5 12 M6 AWG8 2.8
FN258L-55-07 100-250-468 80 55 AWG6 3.1
FN258L-75-34 100-250-470 220 － － － 4
FN258L-100-35 100-250-462 2 379
±1.5		 220 90
±0.8		 350
±1.2		 364 65 6.5 － 1.5 － M10 － 5.5
FN258L-130-35 100-250-463 438
±1.5		 240 110
±0.8		 400
±1.2		 414 80 3 7.5
FN258L-180-07 100-250-465 3 413 500 4 15 50 mm2 11
FN359P-□□□-□□ 下表参照 4 図中寸法記載 下
表
参
照
(注)
CEマーキング(EMC指令)対応品については、別途ご照会ください。
形式 手配番号 概算質量 kg
FN359P-250-99 100-250-471 16
FN359P-300-99 100-250-472 16
FN359P-400-99 100-250-473 18.5
FN359P-500-99 100-250-474 19.5
FN359P-600-99 100-250-475 20.5
FN359P-900-99 100-250-476 33
