CR700

製品に関するお問い合わせTEL 0120-502-495 (9:00〜12:00 13:00〜17:00)

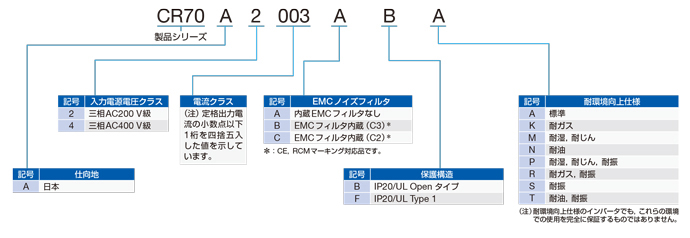

形式の見方

お客様のご注文に合わせて製品をカスタマイズできます。
形式の見方 : GA700
∗:
PROFINETについては、ご照会ください。

カタログコードの見方

カタログコードの見方 : GA700

容量選定

横行や走行、旋回軸に適用する場合は、インバータ定格出力電流がモータ定格電流以上となるように選定してください。
昇降軸に適用する場合は、起動時の電流を定格出力電流の150%以下に抑制する必要があります。以下の選定式にて選定することを推奨します。

選定式 : インバータの定格出力電流 × 係数 (0.6 ~ 0.9) > モータ定格電流

矢印

各制御モードの係数
  • PG付きベクトル制御:0.9
  • PGなしベクトル制御、PGなしアドバンストベクトル制御:0.8
  • PGなしV/f制御、PG付きV/f 制御:0.7
  • ∗:
    1台のインバータで複数台のモータを駆動する場合は係数:0.6で計算してください。
