ウィザード選定/モータ選択

モータ選択

入力した条件に適合するモータ一覧が表示されます。

【操作手順】

  1. モータを選択します。
    初めは先頭のモータが選択されています。
  2. [Next] を押して、サーボパック選択画面へ進みます。
    <ご注意>
    次の条件の場合は、数値枠が赤く表示されます。ご利用には十分な検討が必要です。
    • 必要最大回転速度がモータの定格回転速度を越えている場合。(回転形)
    • 負荷慣性モーメント比がモータの許容慣性モーメント比を超えている場合。(回転形)
    • 必要最大速度がモータの定格速度を越えている場合。(リニア形)
    注意が必要なモータを選択した場合は、サーボパック選択画面に進む前に警告文が表示されます。
    なお、警告の表示されるモータでも、運転条件により使用可能な場合がありますので、詳しくは安川電機へご相談ください。


【画面構成】

回転型モータとリニアモータの画面例を示します。

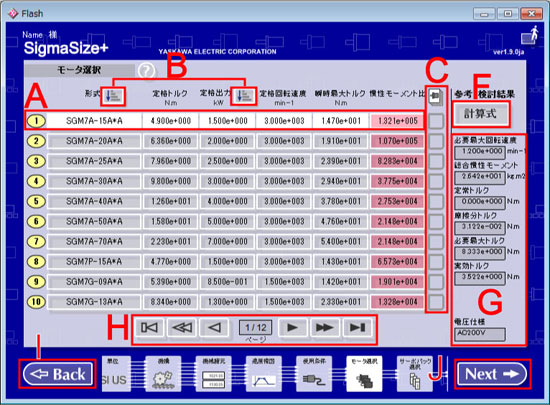

モータ選択画面(回転形)

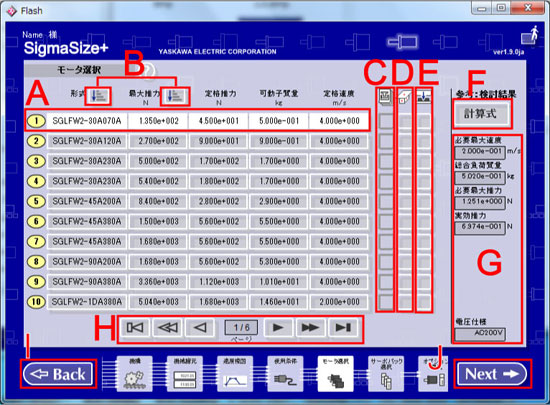

モータ選択画面(リニア形)

  1. モータ選択ボタン
    検索結果からモータを選択します。
    初めは先頭のモータが選択されています。

  2. 並べ替えボタン
    モータ一覧を並び替えます。
    ※一度選択したモータは、並べ替えても選択されたままになります。

    • 形式
      形式の昇順に並び替えます。
    • 定格出力(回転形) / 最大推力(リニア形)
      定格出力 / 最大推力 の昇順に並び替えます。

  3. カタログ表示ボタン
    モータのカタログが表示されます。
    ボタンが押せないものは、カタログを表示することができません。

  4. 温度分布ボタン(リニア系のみ)
    温度分布計算画面が表示されます。

  5. 吸引力ボタン(リニア系のみ)
    吸引力表示画面が表示されます。

  6. 計算式ボタン
    検討結果を算出した計算式がブラウザに表示されます。

  7. 計算結果の表示
    選択したモータの必要トルク・推力等の計算結果が表示されます。

  8. ページ送りボタン

  9. Backボタン
    使用条件画面に戻ります。

  10. Nextボタン
    選択したモータに適合するサーボパック選択画面に進みます。
