ウィザード選定／モデル選択

モデル選択

モデル選択は、モータモデル選択とサーボパックモデル選択の二つで構成されています。
モータまたはサーボパックを選択し、選定の条件とします。

モータモデル選択

選択されたモータを検索対象とします。

【操作手順】

  1. 任意のモータモデルボタンを押します。
  2. [OK]ボタンを押し使用条件画面に戻ります。
    [キャンセル]ボタンを押すと、設定した情報を破棄して使用条件画面に戻ります。


【画面構成】

回転形とリニア形で画面が異なります。

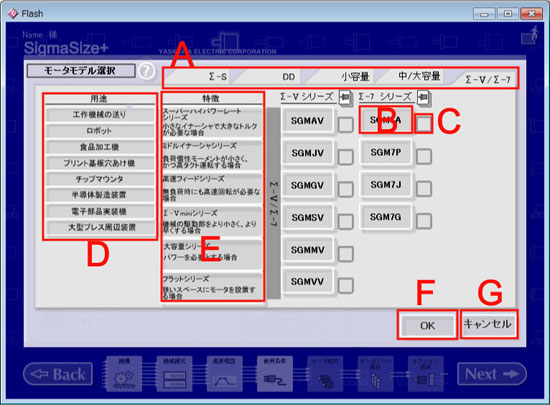

モータモデル選択画面(回転形)

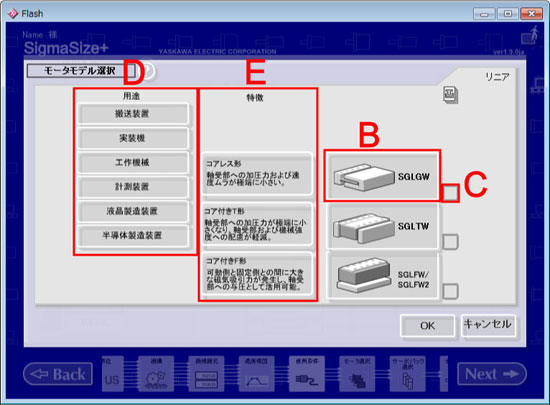

モータモデル選択画面(リニア形)

  1. 画面切り換えタブ

    • Σ-7タブ
      Σ-7シリーズのモータ一覧が表示されます。

    • Σ-Ⅴタブ
      Σ-Ⅴシリーズのモータ一覧が表示されます。

    • DD(ダイレクトドライブ)タブ
      DDモータの一覧が表示されます。

    • Σ-Sタブ
      Σ-Sシリーズのモータ一覧が表示されます。

  2. モータモデルボタン
    [モータモデル]ボタンをクリックすると、選択状態/未選択状態を切り替えることが出来ます。
    選択状態にした場合は、検索範囲を選択されたモータモデルに限定することが出来ます。
    全て未選択の場合は、全てのモータモデルが検索対象となります。

    また、任意のモータモデルにマウスカーソルを合わせると、
    そのモータモデルが持つ特徴や用途がハイライトされます。

  3. カタログ表示ボタン
    モータのカタログが表示されます。
    ボタンが押せないものは、カタログを表示することができません。

  4. 用途ボタン
    用途ボタンにマウスカーソルを合わせると、
    用途に合ったモータモデルと、特徴ボタンがハイライトされます。
    また、用途ボタンをクリックすると、
    ハイライトされているモータモデルボタンが検索対象として選択状態になります。
    ※但し、再度クリックしても選択状態のモータモデルを未選択状態に戻す事は出来ません。

  5. 特徴ボタン
    特徴ボタンにマウスカーソルを合わせると、
    その特徴を持つモータモデルと、用途ボタンがハイライトされます。
    また、特徴ボタンをクリックすると、
    ハイライトされているモータモデルボタンが検索対象として選択状態になります。
    ※但し、再度クリックしても選択状態のモータモデルを未選択状態に戻す事は出来ません。

  6. OKボタン
    条件を設定し使用条件画面に戻ります。

  7. キャンセルボタン
    条件を破棄して使用条件画面に戻ります。


サーボパックモデル選択

指定されたサーボパックを検索対象とします。

【操作手順】

  1. 任意のサーボパックボタンを押します。
  2. [OK] を押し使用条件に戻ります。
    [キャンセル] を押すと、設定した情報を破棄して使用条件に戻ります。

【画面構成】



サーボパックモデル選択画面

  1. サーボパックモデルボタン
    [サーボパックモデル]ボタンをクリックすると、選択状態/未選択状態を切り替えることが出来ます。
    選択状態にした場合は、検索範囲を選択されたサーボパックモデルに限定することが出来ます。
    全て未選択の場合は、全てのサーボパックモデルが検索対象となります。

  2. カタログ表示ボタン
    モータのカタログが表示されます。
    ボタンが押せないものは、カタログを表示することができません。

  3. OKボタン
    条件を設定し使用条件画面に戻ります。

  4. キャンセルボタン
    条件を破棄して使用条件画面に戻ります。
